MGW Diamond-Hx OG

4K & マルチチャンネル HD/SD
openGear エンコーダカード

HDMI入力からの
4Kp60ビデオストリーミングに対応する
openGearカード

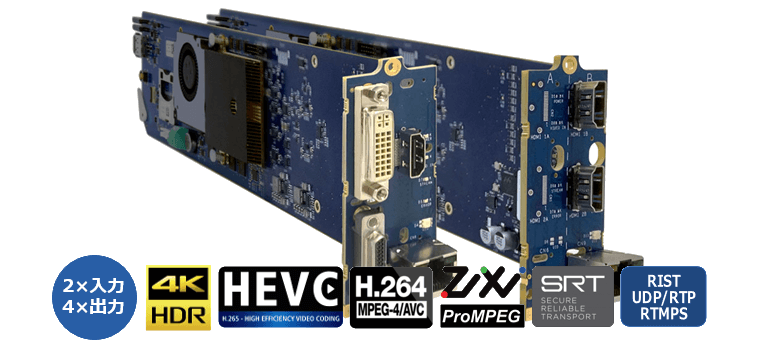

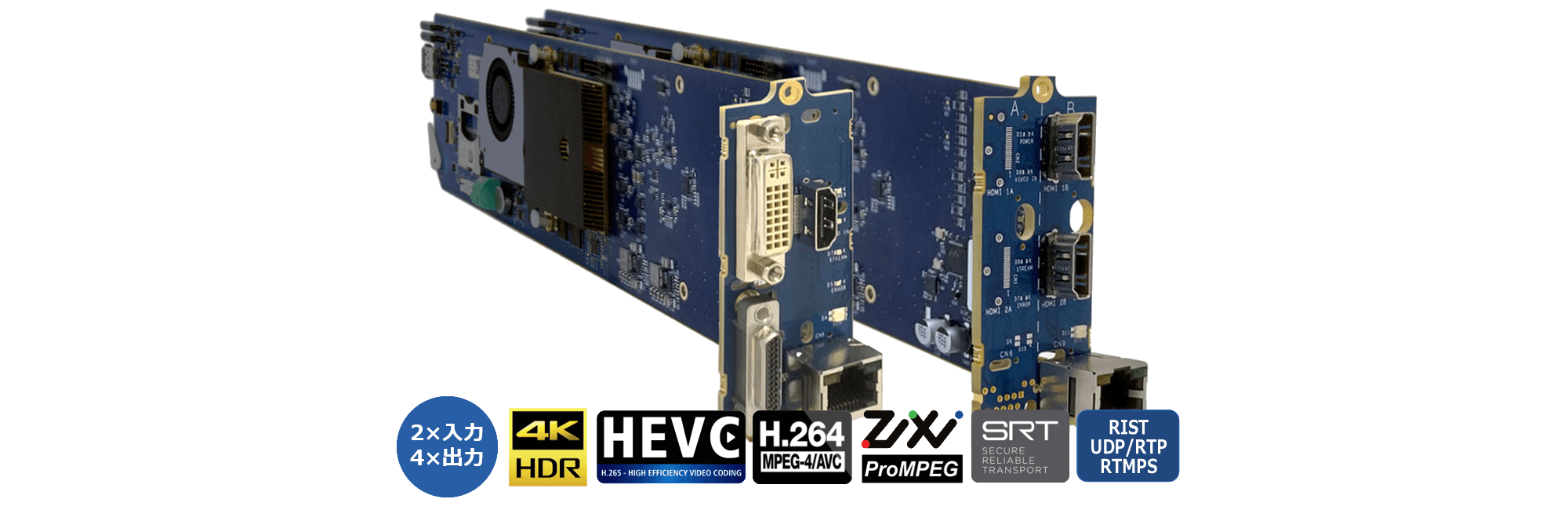

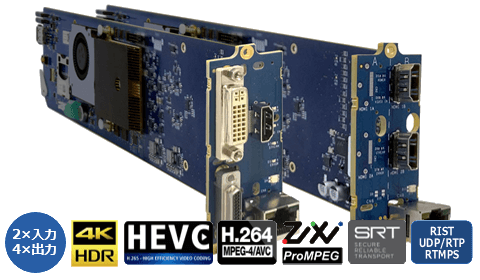

MGW Diamond-Hx OG は、HDMI, DVI-I または RGBHV より入力された 2x 4K/UHD/HD/SD ビデオソースのキャプチャと、最大4チャンネルのライブストリーミングに対応する openGear カードです。豊かな色彩領域による優れた 4Kp60 映像をご提供します。

Zixi, SRT, RIST および ProMPEG による高度なトランスポートプロトコル保護技術と AES 暗号化への対応により、インターネット経由での確実で安全な配信を実現します。

製品ハイライト

  • HEVC, H.264 放送品質コーデックを搭載

  • 最大 4Kp60 入力およびエンコーディングに対応

  • 2xHDMI, DVI-I または RGBHV 入力

  • 4:2:2 10bitエンコーディングによる最大4ストリーム出力

  • 最大x32オーディオチャンネル, HDR10 & HLG対応

  • UDP, RTP/RTSP, Zixi™, ProMPEG, SRT, RIST, RTMP/RTMPS

  • エンコード処理時の遅延 - 30ms未満

製品仕様

ビデオ入力
  • 1x HDMI (Type A コネクタ)
  • 1x DVI-I (Female コネクタ) - DVI-A & DVI-D/HDMI
  • 1x RGBHV
  • HDMI 2.0, SD ～ 最大 4Kp60
  • 2x HDMI (Type A コネクタ)
  • HDMI 2.0, SD ～ 最大 4Kp60

入力解像度・
フレームレート
  • 4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI) - HDMI1
  • 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD) - HDMI1
  • 2048x1080p@60,59.94,50,30,29.97,25,24,23.98Hz (2K) - HDMI1
  • 1920x1080p@60,59.94,50,30,29.97,25,24,23.98Hz
  • 1920x1080i@60,59.94,50Hz (HDMI, DVI-D)
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480/576i@60,59.94,50Hz (HDMI, DVI-D)

グラフィック解像度
  • 1600x1200p@60,50Hz
  • 1400x1050p@60,50Hz
  • 1440x900p@60,50Hz
  • 1366x768p@60,50Hz
  • 1280x1024p@60,50Hz
  • 1280x800p@60,50Hz
  • 1280x768p@60,50Hz
  • 1024x768p@60,50Hz
  • 800x600p@60,50Hz

オーディオ入力
  • HDMI エンベデッドオーディオ (ステレオ & モノラル)
  • 2x アナログ アンバランス オーディオ (ステレオ & モノラル)

ビデオ出力
  • 最大2chまでのHEVC, H.264 同時エンコーディング（各ch - 最大1080p60)
  • 最大4chまでのビデオストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）
  • 最大1chの4Kp60 ビデオストリーム出力

エンコード仕様
HEVC (H.265)
  • MPEG-H HEVC (ISO/IEC 23008-2)
  • Main/Main 10 & Main 4:2:2 - 最大4:2:2 10-bits
  • 最大Level 5.2, Main & High Tier
  • GOP：I,IP,IBP,IBBP,I(3)BP
  • 36Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60 (設定可能)
  • 30ms 未満

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.2
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 64Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60 (設定可能)
  • 30ms 未満

オーディオ出力
  • 最大32chまでのオーディオ エンコーディング チャンネル
  • コーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3) & AAC-ELD

エンコード仕様
オーディオ
  • 32Kbps ～ 256Kbps (ステレオ)
  • 16Kbps ～ 128Kbps (モノラル)
  • 16kHz ～ 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • RTP ES (RTSP): Elementary stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P and Broadcaster modes
  • Zixi™ ABR streaming (Adaptive Bitrate)
  • Zixi™ Low latency
  • RTP TS with ProMPEG Forward Error Correction (SMPTE 2022)
  • SRT Caller, Listener & RendezVous with FEC support
  • SRT Listener multi-destination
  • Stream ID / tagging (ストリーミング ポート管理用)
  • RIST Main & Simple profile
  • RTMP & RTMPS (H.264)
  • ユニキャスト & マルチキャスト (IGMPv3)
  • HTTPS, SSH, SAP
  • NTP, PTP v1 & v2 (IEEE 1588-2002, IEEE 1588-2008)

HDR
(High Dynamic Range)
(対応予定)
  • HDR10 (SMPTE ST 2084/ITU-R BT.2100)
  • HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)

動作環境・外形仕様

稼働温度
  • 0℃ ～ +40℃ (32º F ～ +104º F)

相対湿度
  • 5％ ～ 95％ (結露なし)

EMC規格・準拠
  • FCC part 15/ICES-003 Class A and CE
  • TAA (貿易協定法) 準拠

電源
  • 消費電力 14W (通常), 15W (最大)

ネットワーク
インタフェース
  • 1×Gigabit Ethernetポート (ストリーミング/管理用共通)
    (10/100/1000 Base-T, Auto Detect, Half/Full Dupulex)
    openGear シャーシ内で共有
  • 1x Gigabit Ethernet over RJ45 (ストリーミング/管理用共通)
    (リア I/O ボード)
  • DHCP/固定IPアドレス, IPv4およびIPv6対応
  • IEEE 802.1X - 拡張可能な認証プロトコル (EAP-MD5 & EAP-TLS)

管理機能・その他の機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • SSL証明書のロード機能
  • カスタマイズ可能な通知メッセージとログインバナー
  • Zixi/SRTストリーミング統計機能
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • ファームウェアまたはソフトウェアのリモート更新
  • イベントログ機能（システム状態, チャンネル状態)
  • HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
  • ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
  • USBメモリドライブを介したイーサネット設定の復元または初期化
  • 管理用SSH/Telnetインタフェース (モニタリングとコントロール)

その他の機能
  • HDMI, DVI-I または RGBHV ソースからのマルチチャンネル 低遅延 HD/SD ストリーミング
  • ハードウェアベースによる解像度およびフレームレートスケーリング
  • Zixi™, SRT, ProMPEG FEC ストリームによるエラー訂正 / パケットリカバリ
  • Zixi™ ABR ストリーミングによるビットレートの自動調整 (HEVC/H.264)
  • 20秒以下の高速起動 (ブート時間)
  • ONVIF (Open Network Video Interface Forum) サポート (制限あり)

製品構成

製品型番 製品名・製品構成 価格
17982 MGW Diamond-H1 OG - HDMI/DVI - 2ch×HD または 1ch×4K
(メイン & リア I/O openGear モジュール)		 お問い合わせ下さい
18282 MGW Diamond-H1 OG-TS - HDMI/DVI - 2ch×HD または 1ch×4K
(メイン & リア I/O openGear モジュール)		 お問い合わせ下さい
18553 MGW Diamond-H2 OG - HDMI - 2ch×HD または 1ch×4K
(メイン & リア I/O openGear モジュール)		 お問い合わせ下さい
18283 MGW Diamond-H2 OG-TS - HDMI - 2ch×HD または 1ch×4K
(メイン & リア I/O openGear モジュール)		 お問い合わせ下さい
17667 MGW Diamond-H1 OG ブレークアウト ケーブル
(RGBHV 入力, 2x アンバランス アナログオーディオ入力, 1x トークバック アナログオーディオ出力 & シリアル/RS232)		 お問い合わせ下さい
※ MGW Diamond-H1 OG-TS および MGW Diamond-H2 OG-TS は UDP TS のみ対応するモデルです。

ダウンロード

MGW Diamond-Hx OG データシート
