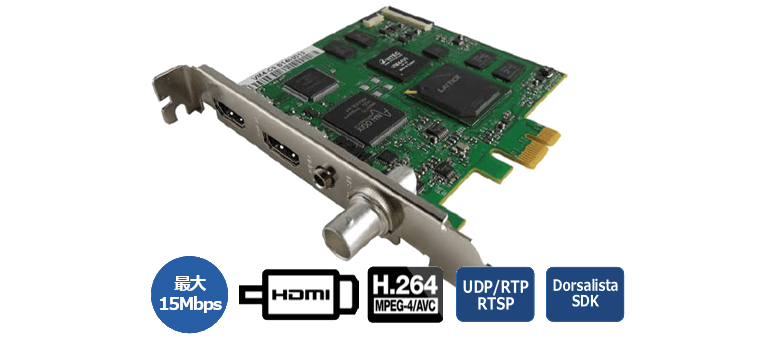

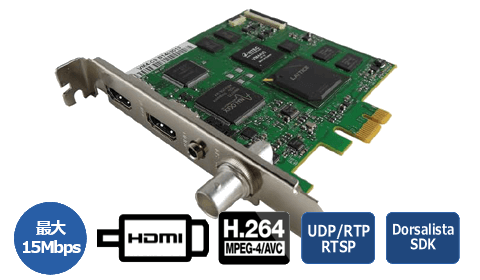

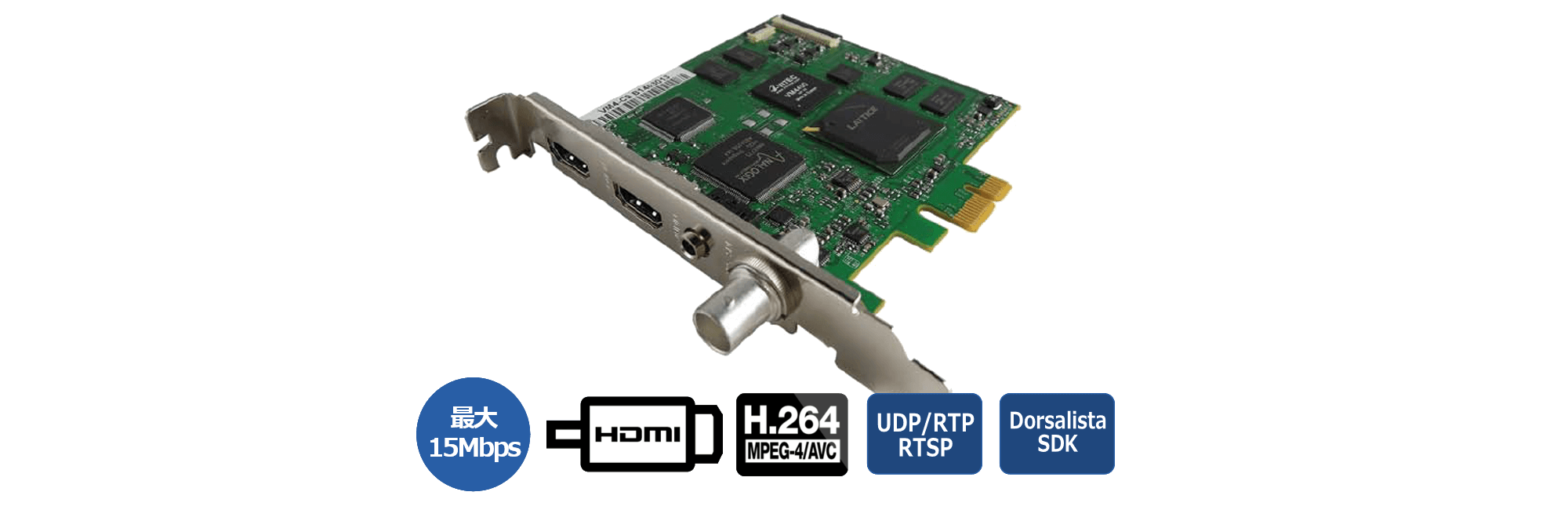

VM4-C9

HDMI & SDI H.264
ハードウェア エンコーダボード

費用対効果に優れた
H.264 エンコーダボード

VM4-C9 は、HD/SD H.264 ビデオエンコーディングを実現するプロフェッショナル仕様のボードです。ビットレート最大 15Mbps, 最大 1080p30 での高精細なリアルタイムハードウェアエンコーディングに対応します。

HDMI, HD/SD-SDI およびコンポジットからの映像入力、ソフトウェア開発キット (Dorsalista Framework SDK) のご提供により、Windows または Linux システムにてアプリケーションの開発が可能です。

製品ハイライト

  • HD/SD H.264 AVC ハードウェアエンコーディング

  • MP@L3,HP@L4.1 / 1080p,1080i,720p

  • HDMI/HD-SDI/SD-SDI/コンポジットによるビデオ入力に対応

  • オンスクリーンディスプレイ（OSD）対応

  • ソフトウェア開発キット付属（Dorsalista Framework SDK）

  • PCIe 1レーン - マルチボード対応

  • ビデオストリーミングに対応

製品仕様

ビデオ入出力
  • HDMI / HD-SDI / SD-SDI / コンポジット

ビデオフォーマット
  • 圧縮形式：HD/SD H.264 4:2:0
  • AVC プロファイル：MP@L3 / HP@L4.1
  • ビットレート（HD）：1Mbps - 15Mbps（CBR/VBR）
  • ビットレート（SD）：500Kbps - 6Mbps（CBR/VBR）
  • 多重化方式：MPEG-2 TS / MP4
  • アスペクト比：4:3, 16:9
  • VGA ビデオプレビュー対応（Windowsのみ）

ビデオ解像度
  • 1920×1080p @ 30/29.97/25/24/23.976Hz
  • 1920×1080i @ 30/29.97/25/24Hz
  • 1280×720p @ 60/59.94/50Hz
  • NTSC 720×480 @ 29.97Hz
  • PAL 720×576 @ 25Hz

オーディオ入力
  • アナログオーディオ / HDMI,SDI エンベデッド

オーディオフォーマット
  • オーディオ形式：MPEG-1 L2 / AAC-LC
  • チャンネル数：2×アナログ, 8×HDMI, 16×SDI
  • ビットレート（AAC）：64Kbps - 128Kbps
  • ビットレート（MPEG-1 L2）：32Kbps - 640Kbps
  • サンプリング周波数：48KHz
  • サンプルビット：16bits

その他対応機能
  • エンコーディング中での静止画キャプチャ（ネイティブ解像度）
  • 輝度,照度,彩度,色相の調整
  • UDP/RTP/RTSP ストリーミング（オプション）
  • オンスクリーンディスプレイ（OSD）（オプション）
  • マルチボード対応

動作環境・外形仕様

最小構成
  • Intel Core2Duo - 1.8GHz, 2GB RAM

外形寸法
  • 99.5mm×117.0mm（幅×奥行）

消費電力
  • 8W

PCI準拠
  • PCIe（1レーン）

ソフトウェア開発キット
  • 対応OS：Windows7（32/64bit）Windows10/Windows11 (64bit), Linux Ubuntu
  • 開発キット：Dorsalista framework SDK

ボード別対応機能構成

ボードタイプ

HD

SD

OSD (Overlay)

ストリーミング
VM4-C9 SD ● - - -
VM4-C9 SD + ● - ● ●
VM4-C9 HD ● ● - -
VM4-C9 HD + ● ● ● ●

製品構成

製品型番 製品名・製品構成 価格
16206 VM4-C9 SD お問い合わせ下さい
16207 VM4-C9 SD + お問い合わせ下さい
16208 VM4-C9 HD お問い合わせ下さい
16209 VM4-C9 HD + お問い合わせ下さい

ダウンロード

VM4-C9 データシート
