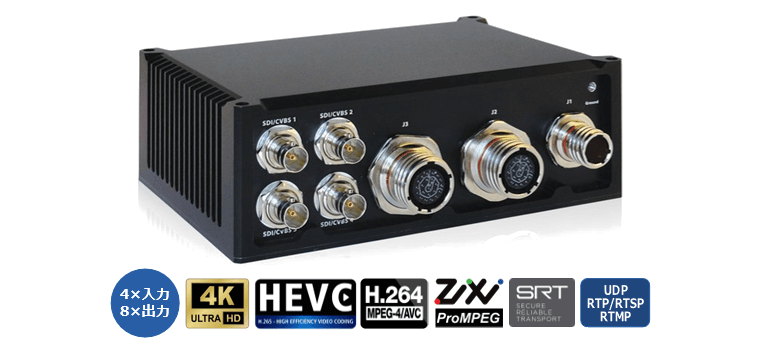

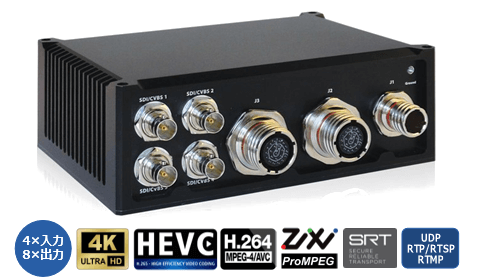

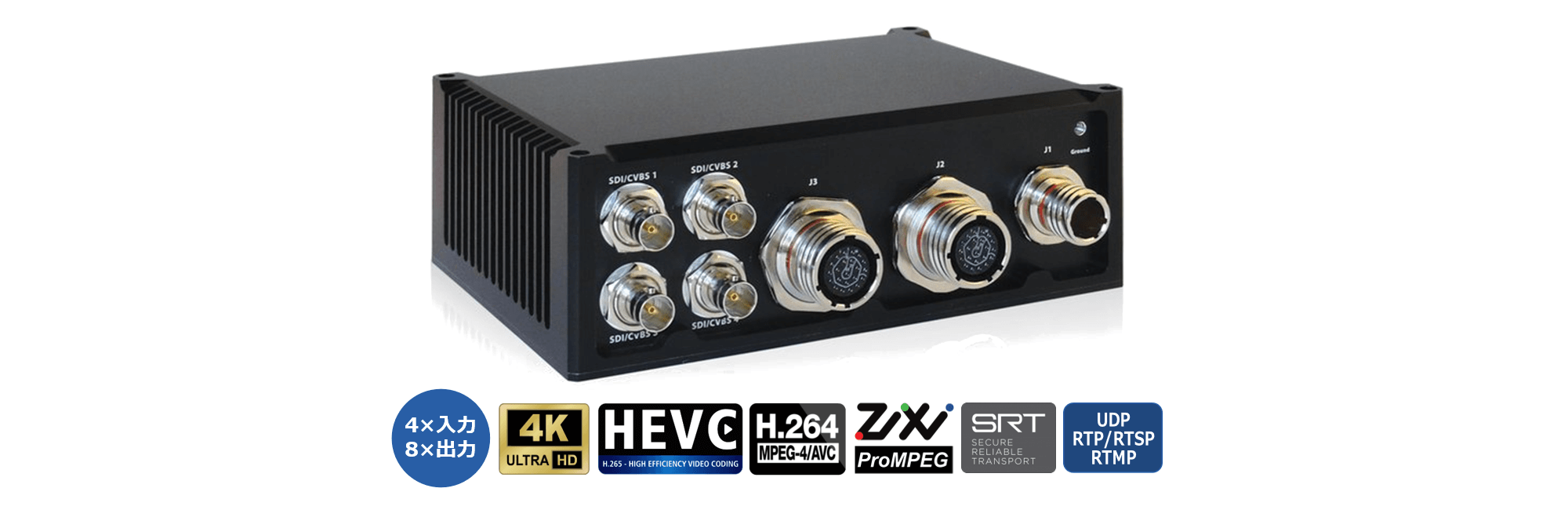

MGW Diamond TOUGH

MIL規格準拠 HEVC/H.264
クワッドチャンネル エンコーダ

最大4chの独立した
高耐久性HEVCエンコーディング

MGW Diamond TOUGHは、最新のHEVC/H.264の両圧縮規格をサポートするクワッドチャンネル対応のビデオエンコーダです。MIL規格準拠の耐久性に優れたコンパクトな筐体を特長として、最大4chの独立したエンコーディングとストリーミングを20ms以下の低遅延にて実現します。

ライブビューイング、監視映像、車両や航空機への搭載など、さまざまな用途をサポートするために最大4×3G-SDIからの映像ソース入力と最大8chの同時ストリーム出力に対応します。

製品ハイライト

  • 最大4×3G-SDI およびコンポジット入力対応

  • オーバーレイ機能によるビデオの識別とタイムスタンプ表示

  • 4:2:2 10bitエンコーディングによる最大8ストリーム出力

  • 最大x32オーディオチャンネル, HDR, AES暗号化

  • Zixi™, SRT, ProMPEG FEC エラー訂正/パケットリカバリ

  • KLV/STANAGメタデータの取り込みと多重化

  • エンコード処理時の遅延 - 20ms以下

製品仕様

ビデオ入力
  • 4×3G-SDI (SMPTE 425-5 Level A)
  • 3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only)
  • アナログ コンポジット/RS-170 (NTSC,PAL,PAL-M)

入力解像度・
フレームレート
  • 4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI)
  • 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD)
  • 2048x1080p@60,59.94,50,30,29.97,25,24,23.98Hz
  • 1920x1080p@60,59.94,50,30,29.97,25,24,23.98Hz
  • 1920x1080i@60,59.94,50Hz
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480/576i@60,59.94,50Hz (NTSC, PAL, PAL-M)

オーディオ入力
  • SDI エンベデッドオーディオ (ステレオ & モノラル)
  • 2×アナログ アンバランスオーディオ (ステレオ & モノラル)

ビデオ出力
  • 最大4chまでのHEVC & H.264 同時エンコーディング（各ch - 最大1080p60)
  • 最大8chまでのビデオストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）
  • 最大1chの4K60pビデオストリーム出力
  • オーバーレイによる入力ビデオの識別とタイムスタンプ表示

エンコード仕様
HEVC (H.265)
  • MPEG-H HEVC (ISO/IEC 23008-2)
  • Main/Main 10 & Main 4:2:2 - 最大4:2:2 10-bits
  • 最大Level 5.2, Main & High Tier
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 36Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60
  • 20ms以下

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.2
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 64Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60
  • 20ms以下

オーディオ出力
  • 最大32chまでのオーディオ エンコーディング チャンネル
  • コーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3)

エンコード仕様
オーディオ
  • 32Kbps ～ 256Kbps (ステレオ)
  • 16Kbps ～ 128Kbps (モノラル)
  • 16kHz ～ 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • RTP ES (RTSP)：Elementary stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P and Broadcaster modes
  • Zixi™ ABR streaming (Adaptive Bitrate)
  • Zixi™ Low latency
  • RTP TS with ProMPEG Forward Error Correction (SMPTE 2022)
  • SRT (Caller, Listener & RendezVous)
  • RIST Main & Simple profile
  • RTMP & RTMPS (H.264)
  • ユニキャスト & マルチキャスト (IGMPv3)
  • HTTPS, SSH, NTP, PTP v1 & v2 (IEEE 1588-2002, IEEE 1588-2008)

HDR
(High Dynamic Range)
  • HDR10 (SMPTE ST 2084/ITU-R BT.2100)
  • HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)

対応メタデータ
  • KLV over UDP & SDI (MISB STD 0605.7, VANC per SMPTE 336M)
  • Absolute Time System & Timestamps (MISB STD 0603.4)
  • Time Stamping & Transport of Compressed Motion Imagery & Metadata (MISB STD 0604.5)
  • Security Metadata Universal & Local Sets for Digital Motion Imagery (MISB STD 0102.11)
  • UAS Datalink Local Metadata Set (MISB STD 0601.11, STD 0902.6)
  • STANAG 4609 output stream over UDP/IP
  • JITC-MISB Compliant streaming of HD/SD ISR video

動作環境・外形仕様

稼働温度
  • -55℃ ～ +70℃ (-67°F ～ +158°F) - エンコーダ本体
  • -55℃ ～ +85℃ (-67º F ～ +185º F) - エンコーダ保管温度

相対湿度
  • 5％ ～ 95％ (結露なし)

電源
  • 16VDC ～ 40VDC, +28VDC (通常), 14W (通常), 17W (最大)
  • MIL38999 コネクタ
  • MIL-STD-704F および MIL-STD-1275E準拠

MTBF
(平均故障間隔)
  • 地上での通常使用時 - 19.19年, 航空機への搭載時 - 9.87年
    (環境温度20℃, 100%稼働時, MIL-HDBK-217F準拠)

外形寸法
  • 高さ 58.6mm x 幅 170.0mm x 奥行 117.0mm
  • DO-160G, MIL-STD-810G, MIL-STD-461G 準拠

重量
  • 1.08Kg

ネットワーク
インタフェース
  • 2×Gigabit Ethernetポート (ストリーミング/管理用共通)
  • 10/100/1000 Base-T, 自動検出, Half/Full Duplex
  • DHCP/スタティックIPアドレス, IPv4およびIPv6対応

その他
  • ITAR (国際武器取引規則) 管理外
  • TAA (貿易協定法) 準拠

管理機能・セキュリティ機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • SSL証明書のロード機能
  • カスタマイズ可能な通知メッセージとログインバナー
  • Zixi™/SRT ストリーミング統計によるQoS (サービス品質)および通信品質の向上
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • コマンドラインまたは web-GUI によるファームウェアおよびソフトウェアアップグレード機能
  • イベントログ機能（システム状態, チャンネル状態)
  • HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
  • ステータス LED (電源, ネットワーク状況, 温度, Fanエラー, ストリーミング & ビデオソース入力状態の表示)
  • USB経由でのネットワーク設定の確認および初期化
  • ネットワーク上の MGW Pico+ TOUGH IP アドレスの検索機能
  • 管理用SSH/Telnetインタフェース (モニタリングとコントロール)

セキュリティ機能
  • リアルタイムAES暗号化 (ビデオ,オーディオ,メタデータ)
  • 128/256bit暗号化キー対応

製品構成

製品型番 製品名・製品構成 価格
17387 MGW Diamond TOUGH - 4ch×H.264 Encoder お問い合わせ下さい
17247 MGW Diamond TOUGH - 4ch×HEVC/H.264 Encoder お問い合わせ下さい
17849 MGW Diamond TOUGH - 2ch×H.264 Encoder お問い合わせ下さい
17850 MGW Diamond TOUGH - 2ch×HEVC/H.264 Encoder お問い合わせ下さい
17457 MGW Diamond TOUGH ケーブルキット
(電源, ネットワーク & データケーブル MIL38999プラグ)		 お問い合わせ下さい
17360 MGW Diamond TOUGH - PCB/OEM HEVC/H.264 Encoder（ベース基盤） お問い合わせ下さい
17334 MGW Diamond - HEVC ライセンス
(H.264モデルのアップグレードライセンス）		 お問い合わせ下さい
18866 AES 暗号化ライセンス
(AES 暗号化機能を使用する際に必要）		 お問い合わせ下さい

ダウンロード

MGW Diamond TOUGH データシート
