MGW Pico Encoder

ウルトラコンパクト SDI H.264
HD/SD エンコーダ

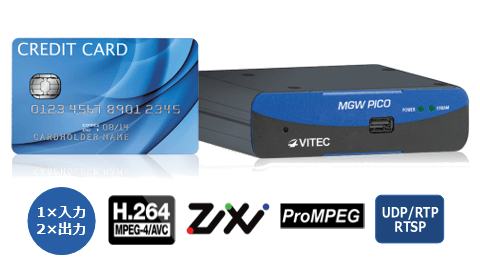

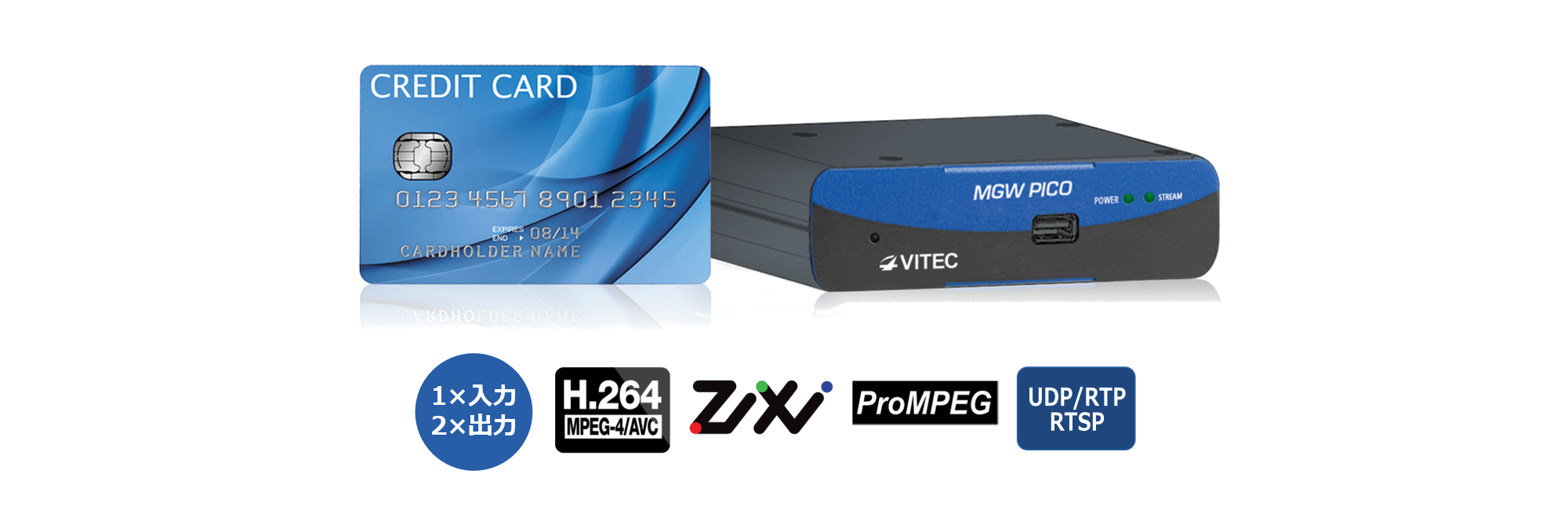

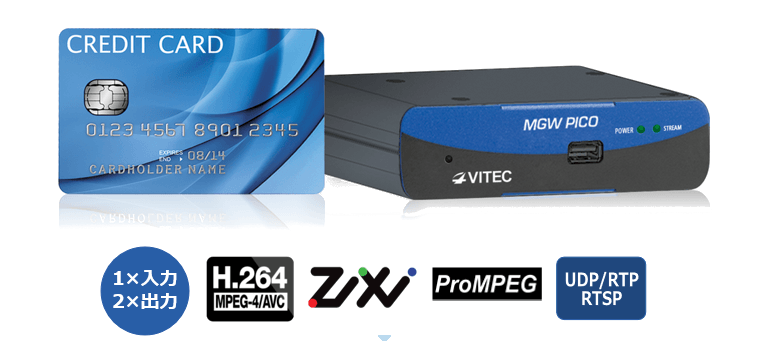

本体重量 250g
世界最小・最軽量 H.264エンコーダ

MGW Picoは、重さ250gのウルトラコンパクトボディにて、1チャンネル HD/SDビデオソースの強力なエンコーディングと効率的なストリーミングを実現するH.264エンコーダとして世界最小・最軽量のアプライアンス製品です。

最大フルHD 1080pによる高精細なビデオ品質、65ミリ秒未満での低遅延エンコーディング、Zixi™, ProMPEG FEC 機能の搭載によりインターネットを利用した確実なビデオストリーミングを実現します。

製品ハイライト

  • 本体重量 250g のプロフェッショナル H.264 AVC エンコーダ

  • 1×3G/HD/SD-SDI入力

  • 最大 2箇所への同時ストリーミング出力

  • Zixi™, ProMPEG FEC エラー訂正/パケットリカバリ

  • KLV/STANAGメタデータの取り込みと多重化

  • 可動パーツを使用しない耐久性と静音性の高さ

  • エンコード処理時の遅延 - 65ms以下

製品仕様

ビデオ入力
  • 1×3G/HD/SD-SDI (SMPTE 259M-C,292M,274M,296M,424M,425M Level A - BNC 75Ω)
  • 1×アナログ コンポジット（PAL, NTCS - BNC 75Ω）

入力解像度・
フレームレート
  • 1920x1080p@60,59.94,50,30,29.97,25,24Hz
  • 1920x1080i@60,59.94,50Hz
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480i@59.94Hz
  • 720x576i@50Hz

オーディオ入力
  • 1×SDI エンベデッドオーディオ (ステレオ & モノラル)
  • 1×アナログ アンバランス オーディオ (ブレイクアウト・ケーブル)

ビデオ出力
  • デュアルチャンネル H.264 エンコーディング（最大1080p30)
  • デュアルチャンネル ビデオストリーム出力（解像度,フレームレート,ビットレート設定可能）

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.1
  • 100Kbps ～ 15Mbps (CBR/VBR)
  • 5fps ～ 60fps まで設定可能
  • QCIF ～ 最大 1920x1080p30 / 1280x720p60
  • 65ms以下

オーディオ出力
  • ステレオ オーディオ エンコーディング チャンネル
  • コーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3)

エンコード仕様
オーディオ
  • 32Kbps ～ 192Kbps (ステレオ)
  • 16Kbps ～ 192Kbps (モノラル)
  • 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • RTP ES (RTSP)：Elementary stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P modes
  • Zixi™ Broadcaster modes
  • RTP TS with ProMPEG Forward Error Correction (SMPTE 2022)
  • ユニキャスト & マルチキャスト
  • HTTPS, NTP, SSH, SAP

対応メタデータ
  • 最大2×同時KLVメタデータストリーム（チャンネル毎）
  • KLV over IP, Serial & SDI (MISB STD 0605.7, VANC per SMPTE 336M)
  • CoT over Serial/RS-232 Absolute Time System & Timestamps (MISB STD 0603.4)
  • Time Stamping & Transport of Compressed Motion Imagery & Metadata (MISB STD 0604.5)
  • Security Metadata Universal & Local Sets for Digital Motion Imagery (MISB STD 0102.11)
  • Cursor on Target (CoT) Conversions to Key-Length-Value (KLV) Metadata (MISB STD 0805.1)
  • UAS Datalink Local Metadata Set (MISB STD 0601.11, STD 0902.6)
  • STANAG 4609 output stream over UDP/IP
  • JITC-MIS Compliant streaming of HD/SD ISR video

動作環境・外形仕様

稼働温度
  • -40℃ ～ +50℃ (-40°F ～ +122°F) - エンコーダ本体
  • 0℃ ～ +40℃ (32º F ～ +104º F) - 付属のパワーサプライ使用時

相対湿度
  • 5％ ～ 95％ (結露なし) - エンコーダ本体
  • 10％ ～ 90％ (結露なし) - 付属のパワーサプライ使用時

EMC規格
  • FCC part 15 Class A & CE

電源
  • 12VDC, 6W（最大）

MTBF
(平均故障間隔)
  • 地上での通常使用時 - 9.00年, 航空機への搭載時 - 12.70年, 船舶への搭載時 -10.30年
    (MIL-HDBK-217F準拠)

外形寸法
  • 幅 110.0mm x 奥行 74.0mm x 高さ 26.0mm

重量
  • 0.25Kg

ネットワーク
インタフェース
  • 1×Gigabit Ethernetポート (ストリーミング/管理用共通)
  • DHCP/スタティックIPアドレス, IPv4およびIPv6対応

その他
  • ITAR (国際武器取引規則) 管理外
  • TAA (貿易協定法) 準拠

管理機能・セキュリティ機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • ダッシュボードでの入出力状態, ストリーミング状態の検出
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • ファームウェアまたはソフトウェアのリモート更新
  • イベントログ機能（システム状態, チャンネル状態)
  • XML API (外部からのモニタリング, 機器のコントロール)
  • ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
  • 管理用SSHインタフェース (モニタリングとコントロール)

セキュリティ機能
  • リアルタイムAES暗号化 (ビデオ,オーディオ,メタデータ)
  • 128/256bit暗号化キー対応
  • AES対応システムとの相互運用 (VITEC EZTV IPTV & FITIS)
  • パスワード保護によるHTTPSおよびCLIコントロールインタフェース

製品構成

製品型番 製品名・製品構成 価格
17366 MGW Pico Connect お問い合わせ下さい
16788 MGW Pico ISR（ストリーム保護, KLVメタデータ対応） お問い合わせ下さい

ダウンロード

MGW Nano Encoderデータシート
