Diamond C1

VITEC OG カード用
シングルスロット IP シャーシ

1枚の VITEC OG カードの搭載が可能

Diamond C1 シャーシは、VITEC OG カードをサポートするモジュラー式のハイエンドフレームです。信頼性が高く、使いやすく、手頃な価格のビデオ配信ソリューションやIPTVヘッドエンドをお探しの企業や組織に最適な製品です。

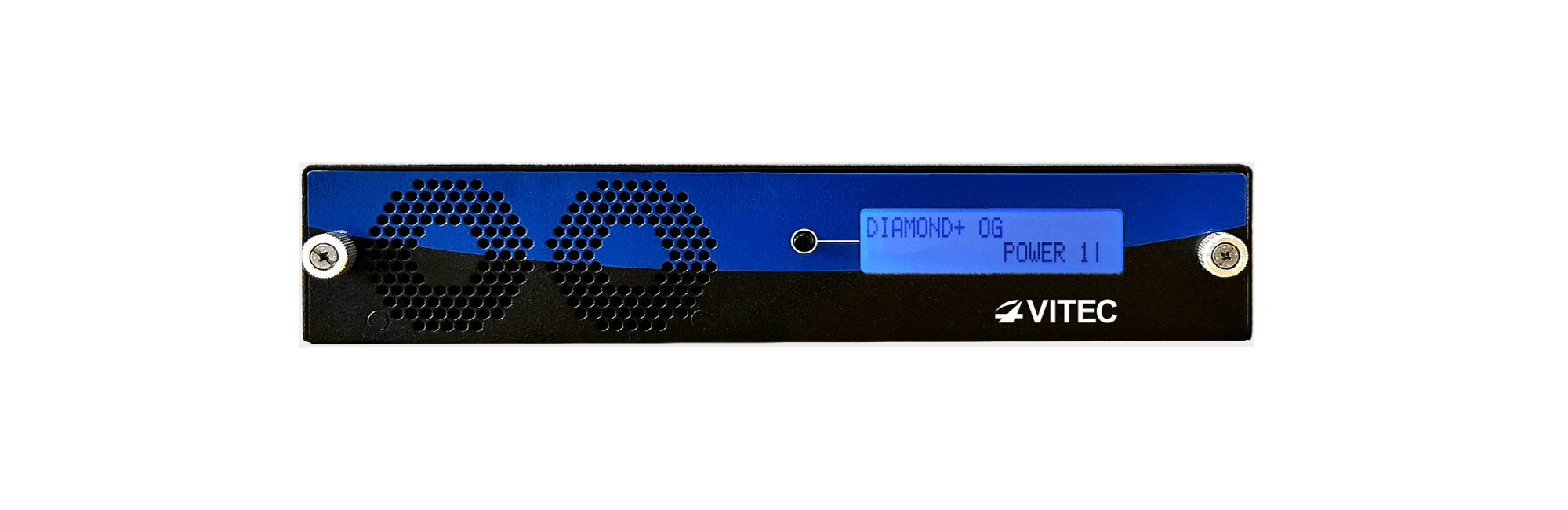

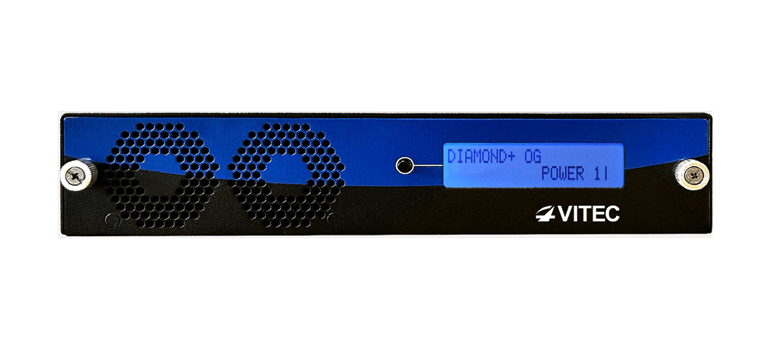

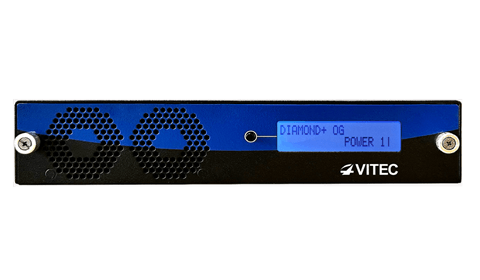

アダプティブ冷却とデュアル冗長電源を備えたこのシャーシは、継続的な運用に必要な信頼性とパフォーマンスをご提供します。搭載する OG カードの種類は、フロントパネルの LCD 画面にリアルタイムのステータス情報とともに表示されます。

製品ハイライト

  • VITEC OG エンコーダ/デコーダカードをサポート

  • フロント LCD によるステータス情報の表示

  • コンパクト設計: 1RU, 19インチ ハーフサイズ シャーシ

  • エンコーディングカードおよびデコーディングカードの両方に対応

  • ミッションクリティカルな用途での信頼性を確保するデュアル冗長電源

製品仕様

搭載可能カード

搭載可能枚数
  • 1 枚

ネットワーク
インタフェース
  • 1000Base-T (Gigabit Ethernet)
  • IEEE 802.3ab
  • ストリーミング または 管理共用ポート)

管理機能
  • フロントパネル LCD によるシャーシおよびカードのステータス確認
  • ストリーミング カードの状態
  • ネットワーク情報
  • 電源状態の監視
  • ファンの状態, 速度の監視

動作環境・外形仕様

稼働温度
  • 0℃ ～ +40℃ (32º F ～ +122º F)

相対湿度
  • 5％ ～ 95％ (結露なし)

認証規格
  • CE (LVD, EMC, RoHS)
  • IEC 62368-1:2014
  • EN62368-1:2014 + A11:2017
  • EN55032:2012 + corrigenda Aug 2012 & Dec 2012
  • EN55024:2010 + A1:2015
  • EN 61000-3-2:2014
  • EN 61000-3-3:2013
  • FCC
  • 47CFR:2011 Part 15, Sub Part B, Class A

電源
  • デュアル 冗長化 AC パワーサプライ 110-240V (50Hz-60Hz)
  • 消費電力 50W (最大)

外形寸法
  • 幅 220.6mm x 奥行 366.2mm x 高さ 43.3mm (1-RU ハーフサイズ)

本体重量
  • 1.73 Kg (OGカード未搭載時)

カード別チャンネル構成

カードタイプ

カード機能

インタフェース

#HD ch数

#4K ch数
MGW Diamond OG エンコーディング SDI/Composite 4 1
MGW Diamond-Hx OG エンコーディング HDMI/DVI/RGB 2 1
MGW Diamond+ OG エンコーディング SDI 4 1
MGW Ace Decoder OG デコーディング SDI/HDMI/Composite 1 1

製品構成

製品型番 製品名・製品構成 価格
18961 Diamond C1 シャーシ お問い合わせ下さい
17900 デュアル ラックマウントキット (2x Diamond C1 または VNP/TNP) お問い合わせ下さい
17901 シングル ラックマウントキット (1x Diamond C1 または VNP/TNP) お問い合わせ下さい

ダウンロード

Diamond C1 データシート
