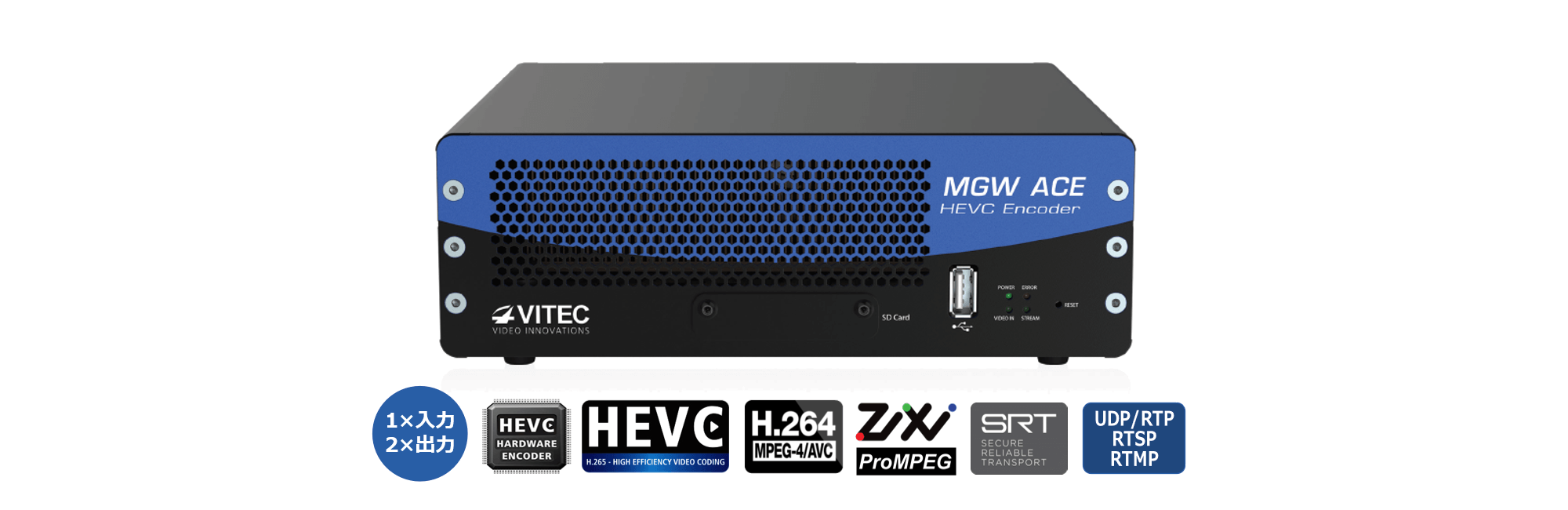

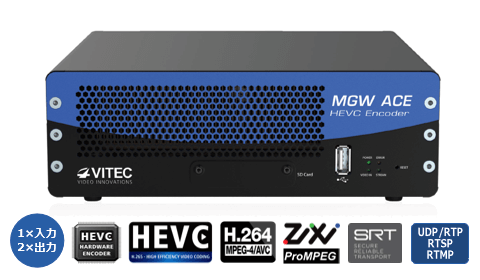

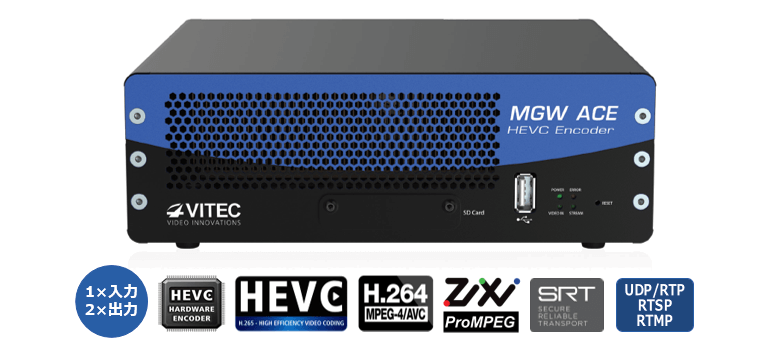

MGW Ace Encoder

コンパクト HEVC & H.264
ハードウェア エンコーダ

リアルタイムHEVC
ハードウェアエンコーディング

MGW Ace Encoderは、HEVC/H.264の両圧縮規格をサポートするプロフェッショナル仕様のハードウェアエンコーダです。わずか10ミリ秒以下の超低遅延にて高品質なビデオストリーミングを実現します。（低遅延モード利用時)

100％ハードウェアによるリアルタイムHEVC圧縮により、従来のH.264と比較して最大50％のネットワーク帯域幅の削減にて、放送品質での1080pビデオストリームを配信します。

製品ハイライト

  • SDI,HDMI,コンポジットによる多彩な入力形式

  • 1080p60 4:2:2 10-bit HEVCエンコーディング

  • 最大x16オーディオチャンネル, HDR, AES暗号化

  • Zixi™, SRT, ProMPEG FEC エラー訂正/パケットリカバリ

  • KLV/STANAGメタデータの取り込みと多重化

  • エンコード処理時の遅延 - 55ms以下（通常モード使用時）

  • エンコード処理時の遅延 - 10ms以下（超低遅延モード使用時）

製品仕様

ビデオ入力
  • 1×3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M-A)
  • 1×HDMI v1.3（HDCP & 非HDCP対応）
  • 1×DVI-D
  • 1×コンポジット/CVBS

入力解像度・
フレームレート
  • 2048x1080p@24,23.98Hz
  • 1920x1080p@60,59.94,50,30,29.97,25,24,23.976Hz
  • 1920x1080i@60,59.94,50Hz
  • 1600x1200p@60,50Hz
  • 1400x1050p@60,50Hz
  • 1440x900p@60,50Hz
  • 1366x768p@60,50Hz
  • 1280x800p@60,50Hz
  • 1280x1024p@60,50Hz
  • 1280x768p@60,50Hz
  • 1024x768p@60,50Hz
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480p@59.94Hz
  • 720x480i@59.94Hz (NTSC)
  • 720x576p@50Hz
  • 720x576i@50Hz (PAL)

オーディオ入力/出力
  • 1×SDI エンベデッドオーディオ入力
  • 1×HDMI エンベデッドオーディオ入力
  • 1×アナログ アンバランス ステレオオーディオ入力, AC-coupled (RCA Female)
  • 1×アナログ バランス ステレオオーディオ入力 (XLR)
  • 1×アナログ アンバランス ステレオ オーディオ出力 トークバック用, AC-coupled (RCA Female)

ビデオ出力
  • 最大1chまでのHEVC & H.264 エンコーディング（最大1080p60)
  • 最大2chまでのビデオストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）

エンコード仕様
HEVC (H.265)
  • VITEC HEVC GEN2+ エンコーダ
  • MPEG-H HEVC (ISO/IEC 23008-2)
  • モード：
  • Main/Main10 Profile - 4:2:0 8-bits/10-bits
  • Main 4:2:2 Profile - 最大4:2:2 8-bits/10-bits
  • Level 最大4.1, Main & High Tier
  • GOP：I,IP,IB,階層型IBBBP & IBBBBBBBP
  • 50Kbps ～ 100Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 1920x1080
  • 55ms以下（通常モードの場合）
  • 10ms以下（超低遅延モードの場合）

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • モード：
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.2
  • 100Kbps ～ 15Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 1920x1080
  • 65ms以下

オーディオ出力
  • 最大16chまでのオーディオ エンコーディング チャンネル
  • コーデック：
  • MPEG-4 AAC-LC (ISO/IEC 14496-3)
  • AAC-ELD
  • MPEG-1 L2

エンコード仕様
オーディオ
  • 32Kbps ～ 192Kbps (ステレオ)
  • 16Kbps ～ 128Kbps (モノラル)
  • 16kHz ～ 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • RTP ES (RTSP)：Elementary stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P and Broadcaster modes
  • Zixi™ ABR streaming (Adaptive Bitrate)
  • Zixi™ Low latency
  • RTP TS with ProMPEG Forward Error Correction (SMPTE 2022)
  • SRT (Caller, Listener & RendezVous)
  • RIST Main & Simple profile
  • RTMP & RTMPS (H.264)
  • ユニキャスト & マルチキャスト (IGMPv3)
  • HTTPS, SSH, SAP
  • NTP, PTP v1 & v2 (IEEE 1588-2002, IEEE 1588-2008)

HDR
(High Dynamic Range)
  • HDR10 (SMPTE ST 2084/ITU-R BT.2100)
  • HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)

対応メタデータ
  • 最大2x同時KLVメタデータストリーム（各チャンネル）
  • KLV over IP, Serial & SDI (MISB STD 0605.7, VANC per SMPTE 336M)
  • CoT over Serial/RS-232
  • Absolute Time System & Timestamps (MISB STD 0603.4)
  • Time Stamping & Transport of Compressed Motion Imagery & Metadata (MISB STD 0604.5)
  • Security Metadata Universal & Local Sets for Digital Motion Imagery (MISB STD 0102.11)
  • Cursor on Target (CoT), conversions to Key-Length-Value (KLV) metadata (MISB STD 0805.1)
  • UAS Datalink Local Metadata Set (MISB STD 0601.11, STD 0902.6)
  • STANAG 4609 output stream over UDP/IP
  • JITC-MISB Compliant streaming of HD/SD ISR video

動作環境・外形仕様

稼働温度
  • -20℃ ～ +50℃ (-4°F ～ +122°F)

相対湿度
  • 5％ ～ 95％ (結露なし)

EMC規格
  • FCC part 15 Class A and CE

電源
  • 28VDC, 55W (最大)

MTBF
(平均故障間隔)
  • 地上での通常使用時 - 20.06年, 航空機への搭載時 - 11.88年
    (環境温度20℃, 100%稼働時, MIL-HDBK-217F準拠)

外形寸法
  • 幅 196mm x 奥行 199mm x 高さ 65mm

重量
  • 2.2Kg

ネットワーク
インタフェース
  • 2×Gigabit Ethernetポート (ストリーミング/管理用)
    (10/100/1000 Base-T, Auto Detect, Half/Full Duplex)
  • DHCP/スタティックIPアドレス, IPv4およびIPv6対応
  • USB to Wi-Fiドングル ワイヤレスシステム（オプション）

その他
  • ITAR (国際武器取引規則) 管理外
  • TAA (貿易協定法) 準拠

管理機能・セキュリティ機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • イベントログ機能（システム状態, チャンネル状態)
  • Zixi/SRTストリーミング統計機能
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • ファームウェアまたはソフトウェアのリモート更新
  • HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
  • ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
  • USB経由でのネットワーク設定の確認および初期化
  • SSHインタフェース (モニタリングとコントロール)

セキュリティ機能
  • リアルタイムAES暗号化 (ビデオ,オーディオ,メタデータ)
  • 128/256bit暗号化キー対応
  • AES対応システムとの相互運用 (VITEC EZTV IPTV プラットフォーム)

製品構成

製品型番 製品名・製品構成 価格
14846 MGW Ace Encoder HD/SD
(ブレイクアウト・ケーブル付属)		 お問い合わせ下さい
14908 MGW Ace Encoder ブレークアウト・ケーブル
(2×AES オーディオ入力, アナログバランス & アンバランスオーディオ入力, トークバックオーディオ出力, シリアル)		 お問い合わせ下さい

ダウンロード

MGW Ace Encoder データシート
