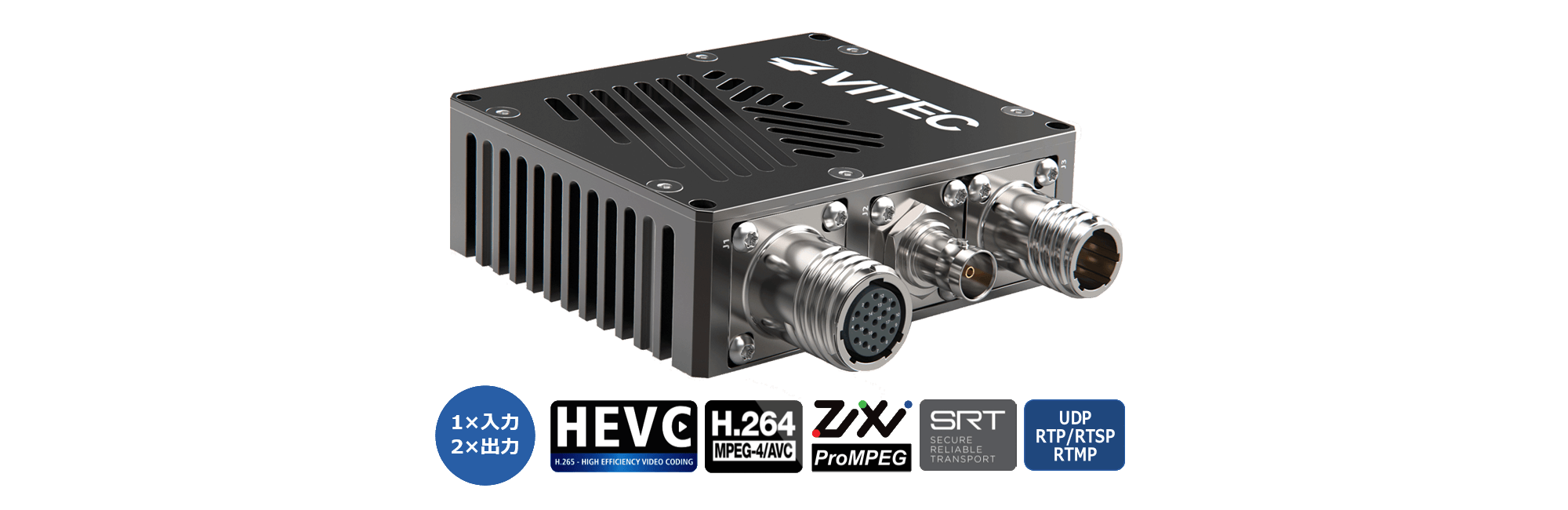

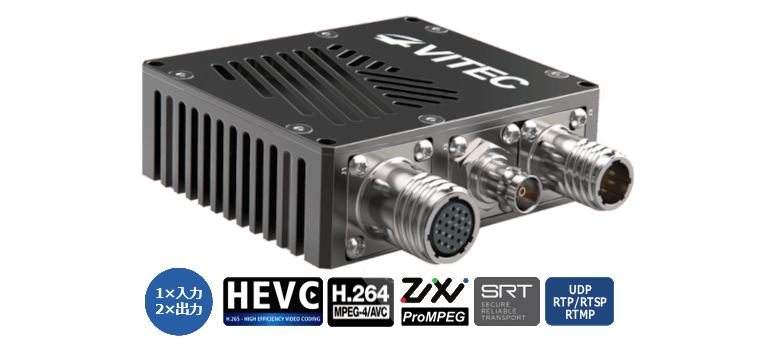

MGW Pico+ TOUGH

MIL規格準拠 HEVC/H.264
ウルトラコンパクト エンコーダ

高耐久性デュアルチャンネル
HEVCストリーミング

MGW Pico+ TOUGHは、HEVC/H.264の両圧縮規格をサポートするデュアルチャンネル出力対応のビデオエンコーダです。MIL規格準拠の耐久性に優れたウルトラコンパクトの筐体を特長として、電源投入からわずか18秒でフレーム精度の高いビデオストリームを配信します。

MGW Pico+ TOUGHは、ポータブルな高耐久性のアプライアンスとして、または、システムインテグレータ向けに4K UHD エンコーディングに対応するPCBボードとしてもご提供します。

製品ハイライト

  • 3G/HD/SD-SDI およびコンポジット入力対応

  • オーバーレイ機能によるビデオの識別とタイムスタンプ表示

  • 4:2:2 10bitエンコーディングによる最大2ストリーム出力

  • 本体重量 370g, 消費電力 8.8W, AES暗号化

  • Zixi™, SRT, ProMPEG FEC エラー訂正/パケットリカバリ

  • KLV/STANAGメタデータの取り込みと多重化

  • エンコード処理時の遅延 - 20ms以下（低遅延モード時）

製品仕様

ビデオ入力
MGW Pico+ TOUGH
  • 1×3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only)
  • 1×アナログ コンポジット/RS-170

ビデオ入力
MGW Pico+ TOUGH PCB
(基板製品のみ)
  • 1×12G/3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only, SMPTE2082-1)
  • 1×3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M)
    または 1×アナログ コンポジット/RS-170

入力解像度・
フレームレート
  • 4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI) - PCBボードのみ
  • 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD) - PCBボードのみ
  • 1920x1080p@60,59.94,50,30,29.97,25,24Hz
  • 1920x1080i@60,59.94,50Hz
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480i@59.94Hz
  • 720x576i@50Hz

オーディオ入力
  • SDI エンベデッドオーディオ (ステレオ & モノラル)
  • 2×アナログ アンバランスオーディオ (ステレオ & モノラル)

ビデオ出力
  • 独立した2チャンネルでの HEVC & H.264 同時エンコーディング
  • 最大1×4K60pビデオストリーム出力（PCBボードのみ）
  • オーバーレイによる入力ビデオの識別とタイムスタンプ表示

エンコード仕様
HEVC (H.265)
  • MPEG-H HEVC (ISO/IEC 23008-2)
  • Main/Main 10 & Main 4:2:2 - 最大4:2:2 10-bits
  • 最大Level 5.2, Main & High Tier
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP（選択可能）
  • 36Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60
  • 55ms以下（通常モード時）
  • 20ms以下（低遅延モード時）

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.2
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP（選択可能）
  • 64Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60
  • 55ms以下（通常モード時）
  • 20ms以下（低遅延モード時）

オーディオ出力
  • コーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3)
  • ステレオ & モノラル モード

エンコード仕様
オーディオ
  • 32Kbps ～ 256Kbps (ステレオ)
  • 16Kbps ～ 128Kbps (モノラル)
  • 16kHz ～ 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • RTP ES (RTSP)：Elementary stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P and Broadcaster modes
  • Zixi™ ABR streaming (Adaptive Bitrate)
  • Zixi™ Low latency
  • RTP TS with ProMPEG Forward Error Correction (SMPTE 2022)
  • SRT (Caller, Listener & RendezVous)
  • RIST
  • RTMP (H.264)
  • ユニキャスト & マルチキャスト (IGMPv3) ストリーミング
  • HTTPS, SSH, NTP, PTP v1 & v2 (IEEE 1588-2002, IEEE 1588-2008)

対応メタデータ
  • KLV over UDP & SDI (MISB STD 0605.7, VANC per SMPTE 336M)
  • Absolute Time System & Timestamps (MISB STD 0603.4)
  • Time Stamping & Transport of Compressed Motion Imagery & Metadata (MISB STD 0604.5)
  • Security Metadata Universal & Local Sets for Digital Motion Imagery (MISB STD 0102.11)
  • UAS Datalink Local Metadata Set (MISB STD 0601.11, STD 0902.6)
  • STANAG 4609 output stream over UDP/IP
  • JITC-MISB Compliant streaming of HD/SD ISR video

動作環境・外形仕様

稼働温度
  • -40℃ ～ +70℃ (-40°F ～ +158°F)

保管温度
  • -55℃ ～ +85℃ (-67°F ～ +185°F), バッテリーを除く

相対湿度
  • 5％ ～ 95％ (結露なし)

電源
  • 16VDC ～ 40VDC, 8.8W (25℃), 11W (70℃)
  • MIL-DTL-38999 シリーズⅢ 円形コネクタ
  • MIL-STD-704準拠

MTBF
(平均故障間隔)
  • 地上での通常使用時 - 67.00年, 航空機への搭載時 - 46.70年
    (環境温度20℃, 100%稼働時, MIL-HDBK-217F準拠)

外形寸法
  • 高さ 31.5mm x 幅 94.0mm x 奥行 72.5mm
  • MILコネクタ接続時の場合は奥行 92.5mm

重量
  • 0.37Kg

ネットワーク
インタフェース
  • 1×Gigabit Ethernetポート (ストリーミング/管理用共通)
  • 10/100/1000 Base-T, 自動検出, Half/Full Duplex
  • DHCP/スタティックIPアドレス, IPv4およびIPv6対応

その他
  • ITAR (国際武器取引規則) 管理外
  • TAA (貿易協定法) 準拠

管理機能・セキュリティ機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • SSL証明書のロード機能
  • カスタマイズ可能な通知メッセージとログインバナー
  • Zixi™/SRT ストリーミング統計によるQoS (サービス品質)および通信品質の向上
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • コマンドラインまたは web-GUI によるファームウェアおよびソフトウェアアップグレード機能
  • イベントログ機能（システム状態, チャンネル状態)
  • HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
  • ステータス LED (電源, ネットワーク状況, 温度, Fanエラー, ストリーミング & ビデオソース入力状態の表示)
  • ネットワーク上の MGW Pico+ TOUGH IP アドレスの検索機能
  • 管理用SSH/Telnetインタフェース (モニタリングとコントロール)

セキュリティ機能
  • リアルタイムAES暗号化 (ビデオ,オーディオ,メタデータ)

製品構成

製品型番 製品名・製品構成 価格
17967 MGW Pico+ TOUGH (アプライアンス) お問い合わせ下さい
18269 MGW Pico+ TOUGH ケーブルキット
(電源, A/V, ネットワーク & データケーブル MIL-DTL-38999プラグ)		 お問い合わせ下さい
18095 MGW Pico+ TOUGH PCB（基板のみ - 製品システム組込用）
※ 詳細はデータシートをご覧下さい。		 お問い合わせ下さい
18202 MGW Pico+ TOUGH 開発キット
(PCB, スタンド付きI/O拡張ボード, ドキュメント)		 お問い合わせ下さい
18866 AES 暗号化ライセンス
(AES 暗号化機能を使用する際に必要）		 お問い合わせ下さい

ダウンロード

MGW Pico+ TOUGH データシート
