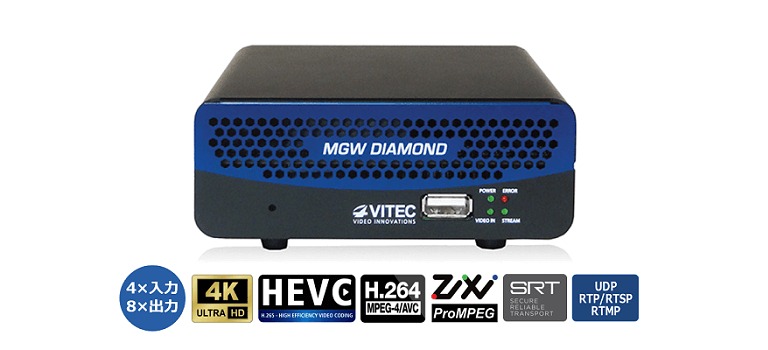

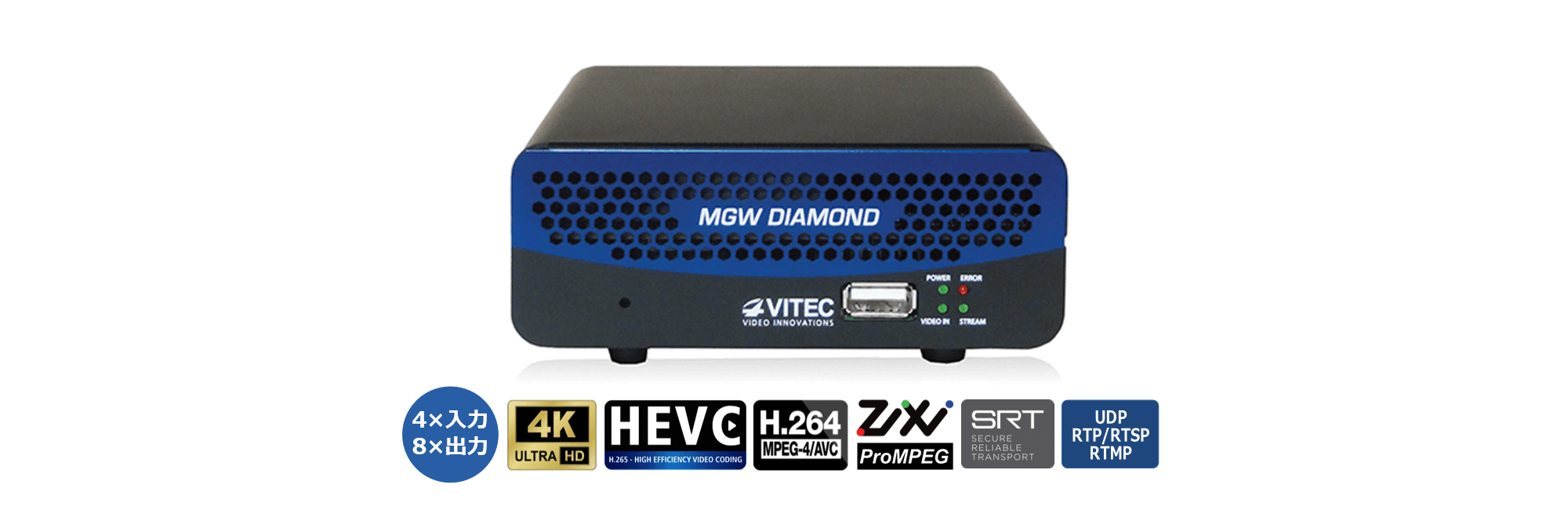

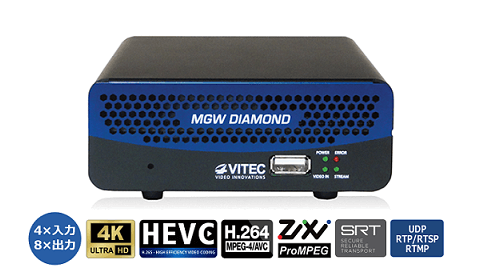

MGW Diamond

4K & マルチチャンネル
HD/SD HEVC/H.264 エンコーダ

最大4chの独立した
HEVCビデオエンコーディング

MGW Diamondは、最新のHEVC/H.264の両圧縮規格をサポートする4K&マルチチャンネルHD/SD対応ビデオエンコーダです。耐久性に優れたコンパクトな筐体を特長とし最大4chの独立したエンコーディングとストリーミングを実現します。

ライブビューイング、監視映像、車両や航空機への搭載など、さまざまな用途をサポートするために最大4×3G-SDIまたは12G-SDIからの映像ソース入力と最大8chの同時ストリーム出力に対応します。

製品ハイライト

  • 1x4K60p または 4xHD対応 HEVC/H.264エンコーダ

  • 1x12G-SDI & 4x3G-SDI入力

  • 4:2:2 10bitエンコーディングによる最大8ストリーム出力

  • 最大x32オーディオチャンネル, HDR, AES暗号化

  • Zixi™, SRT, ProMPEG FEC エラー訂正/パケットリカバリ

  • KLV/STANAGメタデータの取り込みと多重化

  • エンコード処理時の遅延 - 55ms以下

製品仕様

ビデオ入力
  • 1×12G-SDI (SMPTE 2082-1)
  • 4×3G-SDI (SMPTE 425-5 Level A)
  • 3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only)
  • アナログ コンポジット/RS-170 (NTSC,PAL,PAL-M)

入力解像度・
フレームレート
  • 4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI)
  • 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD)
  • 2048x1080p@60,59.94,50,30,29.97,25,24,23.98Hz
  • 1920x1080p@60,59.94,50,30,29.97,25,24,23.98Hz
  • 1920x1080i@60,59.94,50Hz
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480/576i@60,59.94,50Hz (NTSC, PAL, PAL-M)

オーディオ入力
  • SDI エンベデッドオーディオ (ステレオ & モノラル)
  • 4×アナログ アンバランスオーディオ (ステレオ & モノラル)

ビデオ出力
  • 最大4chまでのHEVC & H.264 同時エンコーディング（各ch - 最大1080p60)
  • 最大8chまでのビデオストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）
  • 最大1chの4K60pビデオストリーム出力

エンコード仕様
HEVC (H.265)
  • MPEG-H HEVC (ISO/IEC 23008-2)
  • Main/Main 10 & Main 4:2:2 - 最大4:2:2 10-bits
  • 最大Level 5.2, Main & High Tier
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 36Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60
  • 55ms以下（通常モードの場合）

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.2
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 64Kbps ～ 80Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • CIF ～ 最大 3840x2160p60
  • 55ms以下（通常モードの場合）

オーディオ出力
  • 最大32chまでのオーディオ エンコーディング チャンネル
  • コーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3)

エンコード仕様
オーディオ
  • 32Kbps ～ 256Kbps (ステレオ)
  • 16Kbps ～ 128Kbps (モノラル)
  • 16kHz ～ 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • RTP ES (RTSP)：Elementary stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P and Broadcaster modes
  • Zixi™ ABR streaming (Adaptive Bitrate)
  • Zixi™ Low latency
  • RTP TS with ProMPEG Forward Error Correction (SMPTE 2022)
  • SRT (Caller, Listener & RendezVous)
  • RIST Main & Simple profile
  • RTMP & RTMPS (H.264)
  • ユニキャスト & マルチキャスト (IGMPv3)
  • HTTPS, NTP, SSH, SAP

HDR
(High Dynamic Range)
  • HDR10 (SMPTE ST 2084/ITU-R BT.2100)
  • HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)

対応メタデータ
  • KLV over UDP and SDI (MISB STD 0605.7, VANC per SMPTE 336M)
  • Absolute Time System & Timestamps (MISB STD 0603.4)
  • Time Stamping & Transport of Compressed Motion Imagery & Metadata (MISB STD 0604.5)
  • Security Metadata Universal & Local Sets for Digital Motion Imagery (MISB STD 0102.11)
  • UAS Datalink Local Metadata Set (MISB STD 0601.11, STD 0902.6)
  • STANAG 4609 output stream over UDP/IP
  • JITC-MISB Compliant streaming of HD/SD ISR video

動作環境・外形仕様

稼働温度
  • -20℃ ～ +55℃ (-4°F ～ +131°F) - エンコーダ本体
  • 0℃ ～ +40℃ (32º F ～ +104º F) - 付属のパワーサプライ使用時

相対湿度
  • 5％ ～ 95％ (結露なし) - エンコーダ本体
  • 10％ ～ 90％ (結露なし) - 付属のパワーサプライ使用時

EMC規格
  • FCC part 15/ICES-003 Class A and CE

電源
  • 12VDC, 14W (通常), 17W (最大)

MTBF
(平均故障間隔)
  • 地上での通常使用時 - 14.29年, 航空機への搭載時 - 7.63年
    (環境温度20℃, 100%稼働時, MIL-HDBK-217F準拠)

外形寸法
  • 高さ 40.1mm x 幅 109.6mm x 奥行 107.6mm

重量
  • 0.46Kg

ネットワーク
インタフェース
  • 1×Gigabit Ethernetポート (ストリーミング/管理用共通)
  • 1×SFPポート (Gigabit Ethernet over RJ45 または Fiber)
  • DHCP/スタティックIPアドレス, IPv4およびIPv6対応

その他
  • ITAR (国際武器取引規則) 管理外
  • TAA (貿易協定法) 準拠

管理機能・セキュリティ機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • Zixi/SRTストリーミング統計機能
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • ファームウェアまたはソフトウェアのリモート更新
  • イベントログ機能（システム状態, チャンネル状態)
  • HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
  • ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
  • USB経由でのネットワーク設定の確認および初期化
  • 管理用SSH/Telnetインタフェース (モニタリングとコントロール)

セキュリティ機能
  • リアルタイムAES暗号化 (ビデオ,オーディオ,メタデータ)
  • 128/256bit暗号化キー対応
  • AES対応システムとの相互運用 (VITEC EZTV IPTV プラットフォーム)

製品構成

製品型番 製品名・製品構成 価格
17338 MGW Diamond - 4ch×HD または 1ch×4K
(ブレイクアウト・ケーブル付属)		 お問い合わせ下さい
17245 MGW Diamond - 2ch×HD または 1ch×4K
(ブレイクアウト・ケーブル付属)		 お問い合わせ下さい
17851 MGW Diamond - 1ch×4K
(ブレイクアウト・ケーブル付属)		 お問い合わせ下さい
17335 MGW Diamond - KLV ライセンス
(メタデータを取り扱う際に必要)		 お問い合わせ下さい
17239 MGW Diamond - ブレイクアウト・ケーブル
(4×アンバランスオーディオ入力, 4×シリアル, 1×トークバックオーディオ出力)		 お問い合わせ下さい
16858 1RU 19インチ ラックマウントキット
(MGW Diamond×3台の設置が可能)		 お問い合わせ下さい
17498 SFP to RJ45 イーサネットモジュール お問い合わせ下さい

ダウンロード

MGW Diamond データシート
