MGW Diamond OG
4K & マルチチャンネル HD/SD
openGear エンコーダカード

最大8チャンネルまでの
ライブストリーミングに対応する
openGearカード

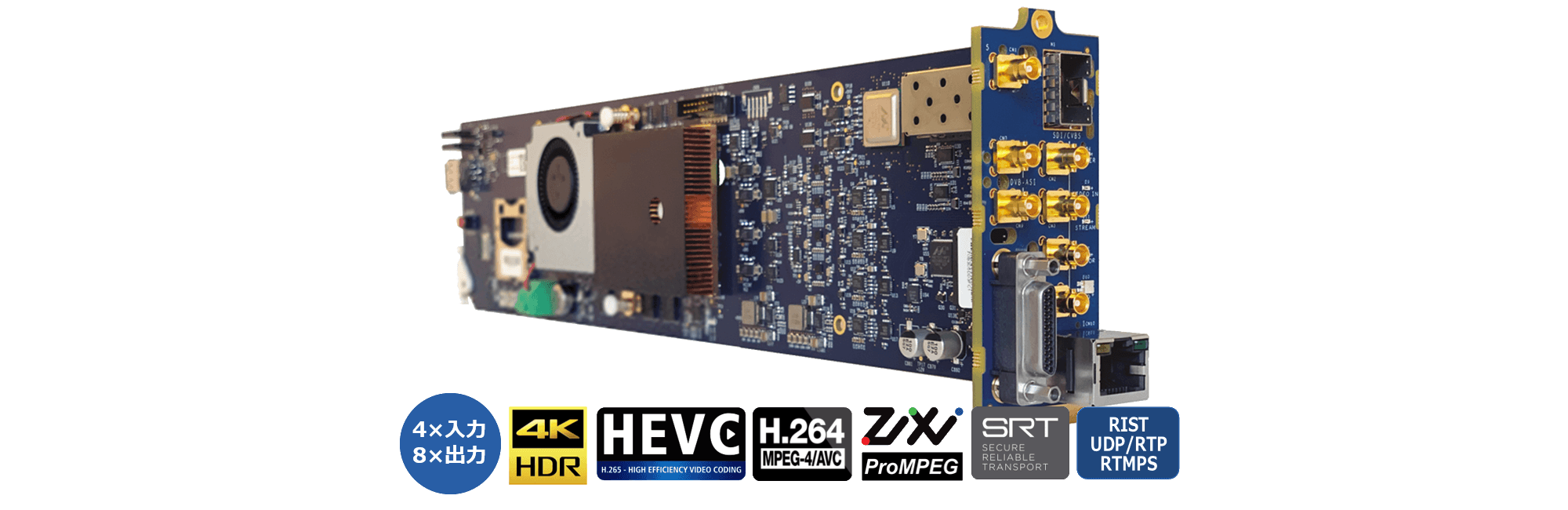

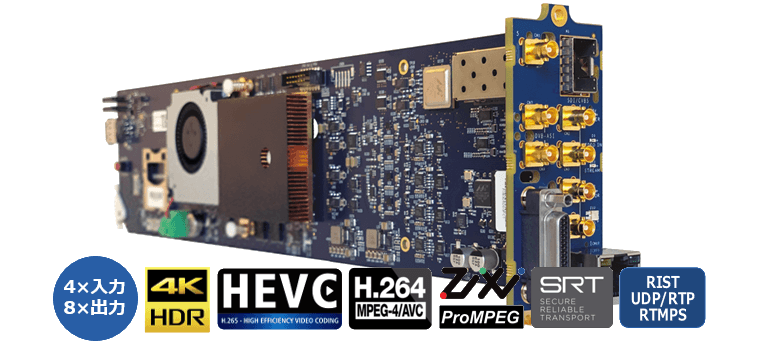

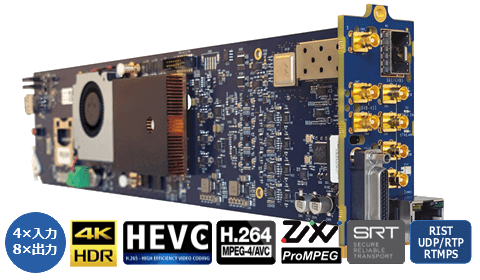

MGW Diamond OG は、4x 3G/HD/SD-SDI またはコンポジットからの入力をキャプチャすることにより、最大8チャンネルのライブストリーミングに対応する openGear カードです。スポーツ中継, 企業内でのビデオ配信, 放送分野での利用など、さまざまな用途に最適な製品です。

超高解像度 (UHD) およびハイダイナミックレンジ (HDR) のサポートを特長として 4x 3G-SDI または 1x 12G-SDI 入力による 4Kp60 HDR10 または HLG ビデオのキャプチャとストリーミングに対応します。

製品ハイライト

HEVC, H.264 放送品質コーデックを搭載
最大 4Kp60 入力およびエンコーディングに対応
1x12G-SDI & 4x3G-SDI入力
4:2:2 10bitエンコーディングによる最大8ストリーム出力
最大x32オーディオチャンネル, HDR10 & HLG対応
UDP, RTP/RTSP, Zixi™, ProMPEG, SRT, RIST, RTMP/RTMPS
エンコード処理時の遅延 - 55ms以下

製品仕様
稼働環境・外形仕様
管理機能・その他の機能
製品構成
ダウンロード

製品仕様

ビデオ入力	1×12G-SDI (SMPTE 2082-1) 4×3G-SDI (SMPTE 425-5 Level A) 3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only) アナログコンポジット / RS-170 (NTSC,PAL,PAL-M) 3G-SDI,HD-SDI,SD-SDI & コンポジットによるクアッドチャンネルモード
入力解像度・フレームレート	4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI) 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD) 2048x1080p@60,59.94,50,30,29.97,25,24,23.98Hz (2K) 1920x1080p@60,59.94,50,30,29.97,25,24,23.98Hz 1920x1080i@60,59.94,50Hz 1280x720p@60,59.94,50,30,29.97,25Hz 720x480/576i@60,59.94,50Hz (NTSC, PAL, PAL-M)
オーディオ入力	SDI エンベデッドオーディオ (ステレオ & モノラル) 4x アナログアンバランスオーディオ (ステレオ & モノラル)
ビデオ出力	最大4chまでのHEVC, H.264 同時エンコーディング（各ch - 最大1080p60) 最大8chまでのビデオストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）最大1chの4Kp60 ビデオストリーム出力
エンコード仕様 HEVC (H.265)	MPEG-H HEVC (ISO/IEC 23008-2) Main/Main 10 & Main 4:2:2 - 最大4:2:2 10-bits 最大Level 5.2, Main & High Tier GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
	36Kbps ～ 80Mbps (CBR/VBR)
	1fps ～ 60fps まで設定可能
	CIF ～最大 3840x2160p60 (設定可能)
	55ms 未満
エンコード仕様 H.264 (MPEG4-AVC Part 10)	ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264 Baseline Profile L3 Main Profile L3 & L4 High Profile L4 & L4.2 GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
	64Kbps ～ 80Mbps (CBR/VBR)
	1fps ～ 60fps まで設定可能
	CIF ～最大 3840x2160p60 (設定可能)
	55ms 未満
オーディオ出力	最大32chまでのオーディオエンコーディングチャンネルコーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3)
エンコード仕様オーディオ	32Kbps ～ 256Kbps (ステレオ) 16Kbps ～ 128Kbps (モノラル)
エンコード仕様オーディオ	16kHz ～ 48kHz
ネットワークプロトコル	UDP TS：MPEG Transport Stream over UDP RTP TS：MPEG Transport Stream over RTP Zixi™ Stream protection： Zixi™ P2P and Broadcaster modes Zixi™ ABR streaming (Adaptive Bitrate) Zixi™ Low latency RTP TS with ProMPEG Forward Error Correction (SMPTE 2022) SRT (Caller, Listener & RendezVous) RIST Main & Simple profile RTMP & RTMPS (H.264) ユニキャスト & マルチキャスト (IGMPv3) HTTPS, NTP, SSH, SAP
HDR (High Dynamic Range)	HDR10 (SMPTE ST 2084/ITU-R BT.2100) HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)

動作環境・外形仕様

稼働温度	0℃ ～ +40℃ (32º F ～ +104º F)
相対湿度	5％～ 95％ (結露なし)
EMC規格・準拠	FCC part 15/ICES-003 Class A and CE TAA (貿易協定法) 準拠
電源	消費電力 12VDC, 14W (通常), 17W (最大)
ネットワークインタフェース	1×Gigabit Ethernetポート (ストリーミング/管理用共通) (10/100/1000 Base-T, Auto Detect, Half/Full Dupulex) DHCP/固定IPアドレス, IPv4およびIPv6対応

管理機能・その他の機能

管理機能

セキュアWebベースリモート管理インタフェース（HTTPS）
SSL証明書のロード機能
カスタマイズ可能な通知メッセージとログインバナー
Zixi/SRTストリーミング統計機能
自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
ファームウェアまたはソフトウェアのリモート更新
イベントログ機能（システム状態, チャンネル状態)
HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
USBメモリドライブを介したイーサネット設定の復元または初期化
管理用SSH/Telnetインタフェース (モニタリングとコントロール)

その他の機能

SDI/コンポジットからのマルチチャンネル低遅延 HD/SD ストリーミング
ハードウェアベースによる解像度およびフレームレートスケーリング
Zixi™, SRT, ProMPEG FEC ストリームによるエラー訂正 / パケットリカバリ
Zixi™ ABR ストリーミングによるビットレートの自動調整 (HEVC/H.264)
20秒以下の高速起動 (ブート時間)
ONVIF (Open Network Video Interface Forum) サポート (制限あり)

製品構成

製品型番	製品名・製品構成	価格
18281	MGW Diamond OG-HEVC - 1ch×4K	お問い合わせ下さい
17643	MGW Diamond OG-HEVC - 4ch×HD または 1ch×4K	お問い合わせ下さい
18280	MGW Diamond OG-HEVC-TS - 4ch×HD または 1ch×4K	お問い合わせ下さい
17239	MGW Diamond Encoder ブレークアウトケーブル (4x アンバランスオーディオ入力, 4x シリアル, 1x トークバックオーディオ出力)	お問い合わせ下さい

※ MGW Diamond OG-HEVC-TS は UDP TS のみ対応するモデルです。

ダウンロード

MGW Diamond OG データシート
