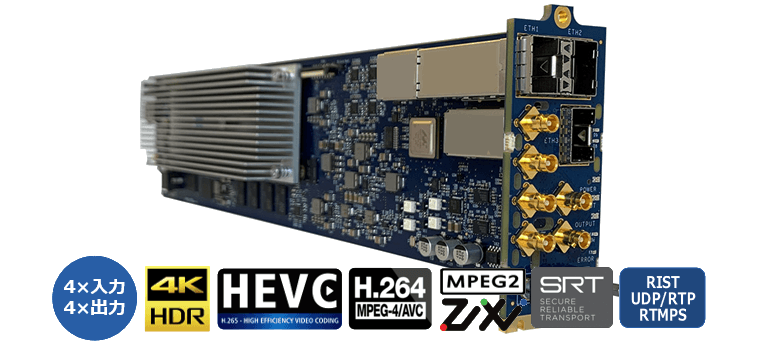

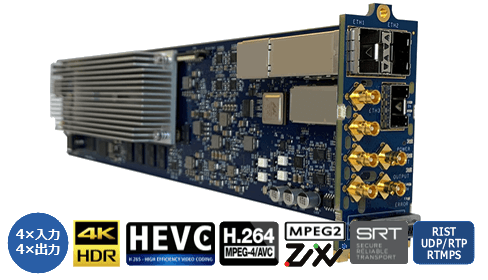

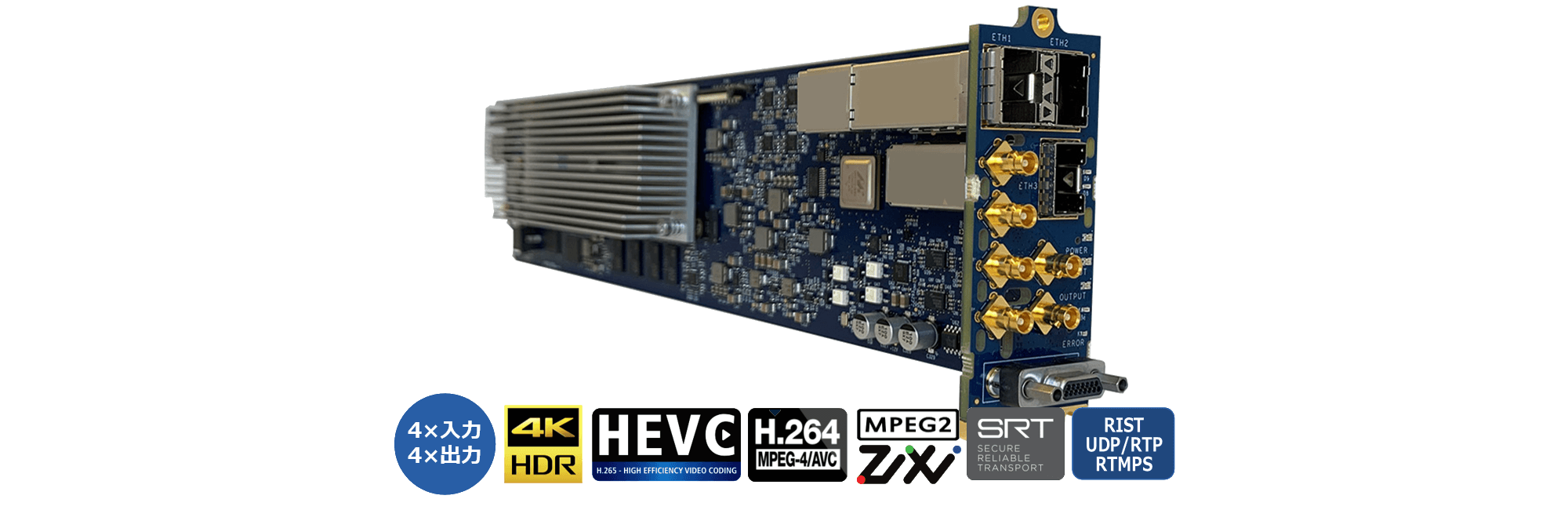

MGW Diamond+ OG

マルチコーデック 4K/HD
openGear エンコーダカード

最大4chのHD または 1chの4K UHD
ストリーミングに対応する
openGearカード

MGW Diamond+ OG は、4x 3G/HD/SD-SDI からの入力をキャプチャすることにより、最大4チャンネルの 1080p60 でのライブストリーミングに対応します。スポーツ中継, 企業内でのビデオ配信, 放送分野での利用など、さまざまな用途に最適な製品です。

超高解像度 (UHD) および ハイダイナミックレンジ (HDR) のサポートを特長として 4x 3G-SDI または 1x 12G-SDI 入力による 4Kp60 HDR ビデオのキャプチャとストリーミングに対応します。

製品ハイライト

  • HEVC, H.264 および MPEG-2 放送品質コーデックを搭載

  • 最大 4Kp60 入力およびエンコーディングに対応

  • 1x12G-SDI & 4x3G-SDI入力

  • 4:2:2 10bitエンコーディングによる最大4ストリーム出力

  • 最大x32オーディオチャンネル, HDR10対応

  • UDP, RTP TS, Zixi™, SRT, RIST, RTMP/RTMPS

  • エンコード処理時の遅延 - 55ms以下

製品仕様

ビデオ入力
  • 1×12G-SDI (SMPTE 2082-1) - SDI1 & SDI2
  • 4×3G-SDI (SMPTE 425-5 Level A)
  • 3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only)
  • 3G-SDI,HD-SDI,SD-SDI によるクアッドチャンネルモード

入力解像度・
フレームレート
  • 4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI)
  • 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD)
  • 1920x1080p@60,59.94,50,30,29.97,25,24,23.98Hz
  • 1920x1080i@60,59.94,50Hz
  • 1280x720p@60,59.94,50,30,29.97,25Hz
  • 720x480/576i@60,59.94,50Hz (NTSC, PAL, PAL-M)

オーディオ入力
  • SDI エンベデッドオーディオ (ステレオ & モノラル)

ビデオ出力
  • 最大4chまでのHEVC, H.264, MPEG-2 同時エンコーディング（各ch - 最大1080p60)
  • 最大4chまでのビデオストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）
  • 最大1chの4Kp60 ビデオストリーム出力 (HEVC または H.264)

エンコード仕様
HEVC (H.265)
  • MPEG-H HEVC (ISO/IEC 23008-2)
  • Main/Main 10 & Main 4:2:2 - 最大4:2:2 10-bits
  • 最大Level 5.2, Main & High Tier
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 36Kbps ～ 100Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • 60/59.94/50fps ～ 30/29.97/25fps (ダウンサンプリング)
  • CIF ～ 最大 4096x2160p60 (設定可能)
  • 55ms 未満

エンコード仕様
H.264 (MPEG4-AVC Part 10)
  • ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264
  • Baseline Profile L3
  • Main Profile L3 & L4
  • High Profile L4 & L4.2
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 64Kbps ～ 100Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • 60/59.94/50fps ～ 30/29.97/25fps (ダウンサンプリング)
  • CIF ～ 最大 4096x2160p60 (設定可能)
  • 55ms 未満

エンコード仕様
MPEG-2
  • ISO/IEC 13818 - Rec. ITU-T H.222.0
  • Main & High Profile (4:2:0 8-bit)
  • GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
  • 64Kbps ～ 100Mbps (CBR/VBR)
  • 1fps ～ 60fps まで設定可能
  • 60/59.94/50fps ～ 30/29.97/25fps (ダウンサンプリング)
  • CIF ～ 最大 1080p30 / 1080i59.94 (設定可能)
  • 55ms 未満

オーディオ出力
  • 最大32chまでのオーディオ エンコーディング チャンネル
  • コーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3)

エンコード仕様
オーディオ
  • 32Kbps ～ 256Kbps (ステレオ)
  • 16Kbps ～ 128Kbps (モノラル)
  • 16kHz ～ 48kHz

ネットワーク
プロトコル
  • UDP TS：MPEG Transport Stream over UDP
  • RTP TS：MPEG Transport Stream over RTP
  • Zixi™ Stream protection：
  • Zixi™ P2P and Broadcaster modes
  • Zixi™ ABR streaming (Adaptive Bitrate)
  • Zixi™ Low latency
  • SRT (Caller, Listener & RendezVous)
  • RIST Main & Simple profile
  • RTMP & RTMPS (H.264)
  • ユニキャスト & マルチキャスト (IGMPv3)
  • HTTPS, NTP, SSH, SAP

HDR
(High Dynamic Range)
  • HDR10 (SMPTE ST 2084/ITU-R BT.2100)

動作環境・外形仕様

稼働温度
  • 0℃ ～ +40℃ (32º F ～ +104º F)

相対湿度
  • 5％ ～ 95％ (結露なし)

EMC規格・準拠
  • FCC part 15/ICES-003 Class A and CE
  • TAA (貿易協定法) 準拠

電源
  • 消費電力 20W (通常), 25W (最大)

MTBF
(平均故障間隔)
  • 地上での通常使用時 - 43.88年, 航空機への搭載時 - 14.32年
    (環境温度20℃, 100%稼働時, MIL-HDBK-217F準拠)

ネットワーク
インタフェース
  • 1×Gigabit Ethernetポート (ストリーミング/管理用共通)
  • 2×SFP+ポート (10Gb/s) (ストリーミング/管理用共通)
  • 1×SFPポート (25Gb/s) SMPTE-2110
  • DHCP/固定IPアドレス, IPv4およびIPv6対応

管理機能・その他の機能

管理機能
  • セキュアWebベースリモート管理インタフェース（HTTPS）
  • SSL証明書のロード機能
  • カスタマイズ可能な通知メッセージとログインバナー
  • Zixi/SRTストリーミング統計機能
  • 自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
  • ファームウェアまたはソフトウェアのリモート更新
  • イベントログ機能（システム状態, チャンネル状態)
  • HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
  • ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
  • Web インタフェースによるデバッグツール (ping および traceroute)
  • 管理用SSH/Telnetインタフェース (モニタリングとコントロール)

その他の機能
  • SDI からの 低遅延 4K/HD/SD ストリーミング
  • ハードウェアベースによる解像度およびフレームレートスケーリング
  • エンコード処理中でのビットレート変更
  • 30秒以下の高速起動 (ブート時間)

製品構成

製品型番 製品名・製品構成 価格
18554 MGW Diamond+ OG - 4ch×HD または 1ch×4K
(メイン & リア I/O openGearモジュール)		 お問い合わせ下さい

ダウンロード

MGW Diamond+ OG データシート
