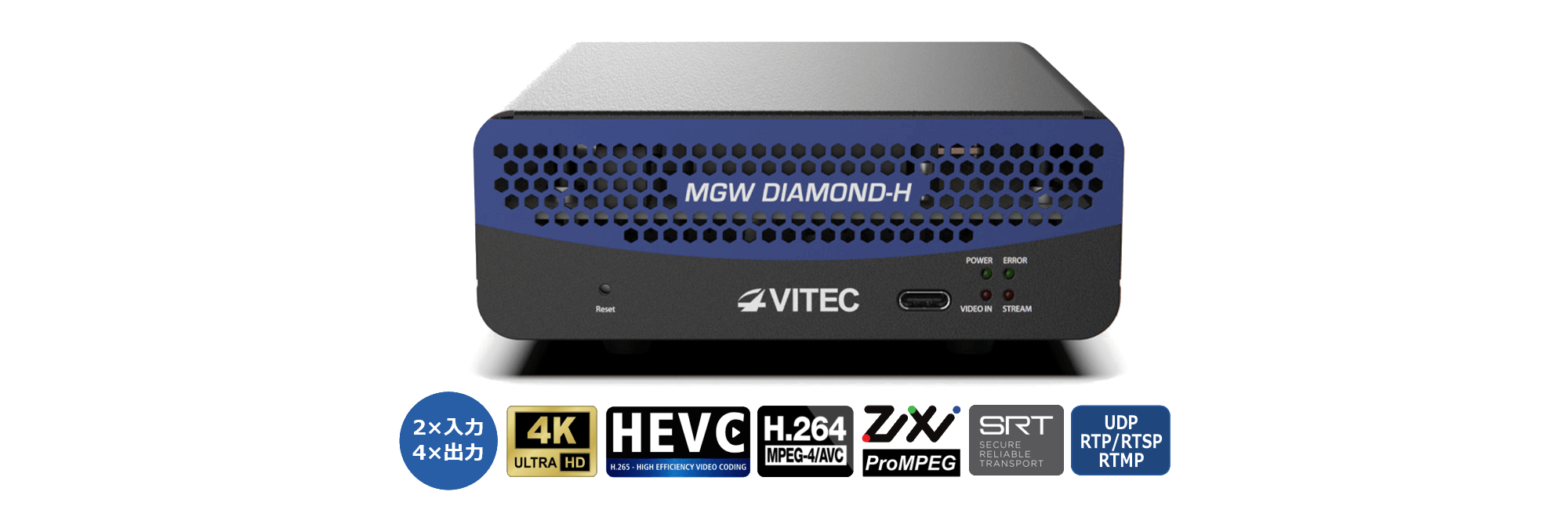

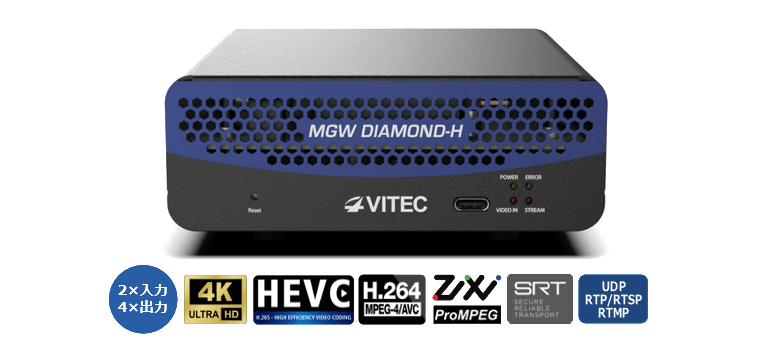

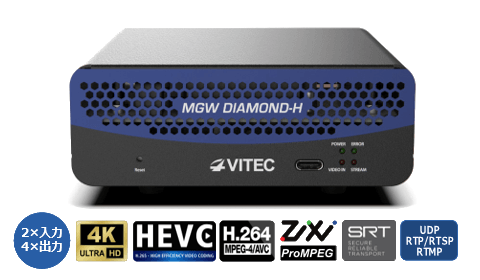

MGW Diamond-H
4K & デュアルチャンネル
HD/SD HEVC/H.264 エンコーダ

最大2chの独立した
HEVCビデオエンコーディング

MGW Diamond-Hは、2xHD もしくは 1x4K ソース入力より最大 4 本のチャンネルの同時エンコーディングに対応します。2系統のHDMI 2.0および1系統の12G-SDI入力によりスポーツ中継や放送分野におけるIPTV配信、サイト間でのストリーミングに最適なポータブルアプライアンスです。

ウルトラハイビジョン (UHD) およびハイダイナミックレンジ (HDR) のサポートにより 4Kp60 HDR10 または HLG ビデオのキャプチャに対応します。内蔵のパワー・オーバー・イーサネット (PoE) による高い安全性と信頼性により、さまざまなシステムとの統合が簡単に実現できます。

製品ハイライト

1x4Kp60 または 2x1080p60 HEVC/H.264エンコーダ
1x12G-SDI & 2xHDMI 2.0入力
1x4Kp60 または 4xHDストリーム出力
最大x32オーディオチャンネル, AES暗号化
Zixi™, SRT, ProMPEG FEC エラー訂正/パケットリカバリ
HDR10 および HLG サポート
エンコード処理時の遅延 - 30ms以下

製品仕様
稼働環境・外形仕様
管理機能・セキュリティ機能
製品構成
ダウンロード

製品仕様

ビデオ入力	2×HDMI (Type A コネクタ) HDMI 2.0, SD - 最大 4Kp60 1×SDI (HD-BNC) 12G-SDI (SMPTE 2082-1) 3G/HD/SD-SDI (SMPTE259M-C,292M,274M,296M,424M,425M Level A only)
入力解像度・フレームレート	4096x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (4K DCI) 3840x2160p@60,59.94,50,30,29.97,25,24,23.98Hz (UHD) 2048x1080p@60,59.94,50,30,29.97,25,24,23.98Hz (2K) 1920x1080p@60,59.94,50,30,29.97,25,24,23.98Hz 1920x1080i@60,59.94,50Hz 1280x720p@60,59.94,50,30,29.97,25Hz 720x480/576i@60,59.94,50Hz (NTSC, PAL, PAL-M)
オーディオ入力	HDMI エンベデッドオーディオ (ステレオ & モノラル) SDI エンベデッドオーディオ (ステレオ & モノラル) 4×アナログアンバランスオーディオ (ステレオ & モノラル)
ビデオ出力	最大2chまでのHEVC & H.264 同時エンコーディング（各ch - 最大1080p60) 最大4chまでのストリーム出力（各ch毎に解像度,フレームレート,ビットレート設定可能）最大1chの4Kp60ストリーム出力
エンコード仕様 HEVC (H.265)	MPEG-H HEVC (ISO/IEC 23008-2) Main/Main 10 & Main 4:2:2 最大Level 5.2, Main & High Tier GOP：I,IP,IBP,IBBP,I(3)BP
	36Kbps ～ 80Mbps (CBR/VBR)
	入力値と同じまたは入力値/2
	CIF ～最大 3840x2160p60 (設定可能)
	30ms以下（通常モードの場合）
エンコード仕様 H.264 (MPEG4-AVC Part 10)	ISO/IEC 14496-10 MPEG-4 AVC - Rec. ITU-T H.264 Baseline Profile L3 Main Profile L3 & L4 High Profile L4 & L4.2 GOP：I,IP,IBP,IBBP,I(3)BP,I(4)BP
	64Kbps ～ 80Mbps (CBR/VBR)
	入力値と同じまたは入力値/2
	CIF ～最大 3840x2160p60 (設定可能)
	30ms以下（通常モードの場合）
オーディオ出力	最大32chまでのオーディオエンコーディングチャンネルコーデック：MPEG-4 AAC-LC (ISO/IEC 14496-3) & AAC-ELD
エンコード仕様オーディオ	32Kbps ～ 256Kbps (ステレオ) 16Kbps ～ 128Kbps (モノラル)
エンコード仕様オーディオ	48kHz
ネットワークプロトコル	UDP TS：MPEG Transport Stream over UDP RTP TS：MPEG Transport Stream over RTP RTP ES (RTSP)：Elementary stream over RTP Zixi™ Stream protection： Zixi™ P2P and Broadcaster modes Zixi™ ABR streaming (Adaptive Bitrate) Zixi™ Low latency RTP TS with ProMPEG Forward Error Correction (SMPTE 2022) SRT (Caller, Listener & RendezVous) RIST Main & Simple profile RTMP & RTMPS (H.264) ユニキャスト & マルチキャスト (IGMPv3) HTTPS, SSH, SAP NTP, PTP v1 & v2 (IEEE 1588-2002, IEEE 1588-2008)
HDR (High Dynamic Range)	HDR10 (SMPTE ST 2084/ITU-R BT.2100) HLG (ITU-R BT.2100) from SDI (SMPTE ST 2108)

動作環境・外形仕様

稼働温度	0℃ ～ +40℃ (32º F ～ +104º F)
相対湿度	10％～ 90％ (結露なし) - 付属のパワーサプライ使用時
EMC規格	FCC part 15/ICES-003 Class A and CE
電源	PoE+ IEEE 802.3at PD (48V) : 19.5W (通常), 21.5W (最大) DC Jack (12V) : 17.5W (通常), 19.5W (最大)
MTBF (平均故障間隔)	地上での通常使用時 - 11.98年, 航空機への搭載時 - 6.54年 (環境温度20℃, 100%稼働時, MIL-HDBK-217F準拠)
外形寸法	高さ 41.6mm x 幅 115.4mm x 奥行 124.4mm
重量	0.5Kg
ネットワークインタフェース	1×Gigabit Ethernetポート (ストリーミング/管理用共通) PoE+ 1×SFPポート (Gigabit Ethernet over RJ45 または Fiber) DHCP/固定IPアドレス, IPv4およびIPv6対応
その他	ITAR (国際武器取引規則) 管理外 TAA (貿易協定法) 準拠

管理機能・セキュリティ機能

管理機能

セキュアWebベースリモート管理インタフェース（HTTPS）
SSL証明書のロード機能
カスタマイズ可能な通知メッセージとログインバナー
Zixi/SRTストリーミング統計機能
自動開始モード (通電起動時に保存設定の復元, エンコード開始が可能)
ファームウェアまたはソフトウェアのリモート更新
イベントログ機能（システム状態, チャンネル状態)
HTTPS Rest API (外部からのモニタリング, 機器のコントロール)
ステータスLED表示 (電源,ネットワーク,ストリーミング,ビデオソース状態)
USB経由でのネットワーク設定の確認および初期化
管理用SSH/Telnetインタフェース (モニタリングとコントロール)

セキュリティ機能

リアルタイムAES暗号化 (ビデオ,オーディオ)
128/256bit暗号化キー対応
AES対応システムとの相互運用 (VITEC EZTV IPTV プラットフォーム)

製品構成

製品型番	製品名・製品構成	価格
18874	MGW Diamond-H-Encoder-TS 1ch×4K	お問い合わせ下さい
18944	MGW Diamond-H-Encoder-TS - 1ch×HD	お問い合わせ下さい
18681	MGW Diamond-H-Encoder-TS - 2ch×HD または 1ch×4K	お問い合わせ下さい
18875	MGW Diamond-H-Encoder - 1ch×4K	お問い合わせ下さい
18680	MGW Diamond-H-Encoder - 2ch×HD または 1ch×4K	お問い合わせ下さい
16957	外部 AC/DC パワーサプライ (ロック式)	お問い合わせ下さい

※ MGW Diamond-H-Encoder-TS は UDP TS のみ対応するモデルです。

ダウンロード

MGW Diamond-H データシート
